АВР для генератора (автоматика ATS)

Что делает блок АВР и зачем он нужен

Блок автоматического ввода резерва (АВР, англ. ATS) — это «диспетчер» между городской сетью, генератором и щитком дома. Проще говоря, это автоматика для генератора: когда напряжение в сети пропадает или выходит за допустимые пределы, блок ждёт несколько секунд (чтобы не реагировать на короткие провалы), даёт генератору команду на запуск, даёт двигателю прогреться и переключает нагрузку на генератор. Когда сеть возвращается, блок переводит дом обратно и глушит генератор после короткого охлаждения.

Вторая функция не менее важна — безопасность. Блок физически не даёт одновременно соединить сеть и генератор: ток от генератора не пойдёт в линию, где могут работать электрики, а возвращение сети не «ударит» по генератору. Именно поэтому подключение генератора к дому без автоматики или перекидного рубильника — нарушение, а не экономия. Схемы разобраны в статье АВР для генератора: как работает и как подключить его безопасно.

АВР (ATS) и AVR: не путайте

Аббревиатуры похожи, а устройства разные. АВР / ATS (automatic transfer switch) — автоматический ввод резерва, отдельный блок между сетью, генератором и щитом: он запускает генератор и переключает нагрузку. AVR (automatic voltage regulator) — плата-регулятор напряжения внутри самого генератора, которая держит выходное напряжение в норме; её проверяют мультиметром и меняют в сервисе. На этой странице продаются только такие блоки, регуляторов AVR у нас нет.

Шаг 1. Генератор должен уметь запускаться дистанционно

Работать с автоматикой может только генератор с электростартером и разъёмом для внешнего управления. В названиях таких моделей обычно есть ATS, ATSR, EA или «с автозапуском». Ищите их по фильтрам: генераторы с автозапуском, инверторные с автозапуском, дизельные электростанции с автозапуском. Наличие разъёма дистанционного запуска у моделей с электростартером проверяйте в описании. Генератор только с ручным стартером автоматизировать не получится — для него ставят ручной перекидной рубильник.

Шаг 2. Совместимость с конкретной моделью

Большинство блоков в разделе — не универсальные, а сделаны под определённые серии генераторов. Сигналы запуска, разъём и логика управления отличаются у разных производителей, поэтому самый простой путь — взять блок, который производитель указывает как совместимый. Блоки EnerSol привязаны к сериям генераторов этого бренда, а универсальные ATS-60A, ATS-80A и ATS-100A имеют в описании перечень совместимых трёхфазных дизельных станций серии DHY…KSE. Блок Könner & Söhnen KS ATS 4/160HD рассчитан на ток до 160 А. Если у вашего генератора нет «родного» блока — уточните совместимость у менеджера до покупки.

Шаг 3. Ток и количество фаз

Номинальный ток блока должен быть не меньше максимального тока генератора и вводного автомата дома. Быстрый пересчёт: для однофазной сети 230 В 1 кВт ≈ 4,3 А, для трёхфазной 400 В (cos φ 0,8) 1 кВт ≈ 1,8 А. Если ищете АВР для генератора 220 вольт, то есть для однофазного генератора на 230 В, берите однофазный блок своей серии; для трёхфазных сетей есть АВР на 380 В.

• Однофазный генератор 7 кВт → ~30 А → блок на 40 А и больше.
• Однофазный генератор 12 кВт → ~52 А → блок на 63 А.
• Трёхфазная станция 30 кВт → ~54 А на фазу → блок на 60–80 А.
• Трёхфазная станция 50 кВт → ~90 А → блок на 100 А.
• Пример из каталога: KS ATS 4/160HD при 160 А тянет 36,8 кВт на 230 В или 88,5 кВт на 400 В.

АВР под мощность генератора: 3, 5, 7, 8, 10 кВт

Отдельных «АВР на 5 кВт» не бывает: блок подбирают по току, фазам и совместимости с управлением генератора. Чтобы понять, какой ток даёт ваш генератор, воспользуйтесь формулами: для однофазного I = P / 230, для трёхфазного I = P / (1,73 × 400 × cos φ), где P — мощность в ваттах. Номинальный ток блока должен быть не меньше максимального тока генератора, да ещё с запасом.

Шаг 4. Конструкция и защита

Смотрите, как блок переключает нагрузку. Моторизированный 4-полюсный переключатель с механической блокировкой (как у ATS-60A, ATS-80A, ATS-100A) физически не может включить две линии одновременно. Полезные мелочи: ручной режим и съёмная ручка — чтобы переключить нагрузку, если электроника блока откажет; металлический корпус и степень защиты IP54, если блок будет висеть в гараже или под навесом.

Сам блок — лишь часть системы. Щит АВР с автоматами, кабелями и заземлением собирает и подключает квалифицированный электрик: он же проверяет, как работают блокировки. Как это выглядит на схеме — в статье АВР для генератора.

Отдельный класс — статические переключатели (STS) вроде Deye SUN-STS500L. Они переключают нагрузку без механических контактов и рассчитаны на большие гибридные системы с инверторами Deye, аккумуляторами и генератором для бизнеса. Это не автоматика для генератора в бытовом смысле, и для частного дома он избыточен. Об инверторных системах — в разделе инверторов.

АВР для бензинового, дизельного и газового генератора

Принцип работы одинаков для любого топлива: блок следит за сетью, подаёт сигнал на запуск и переключает нагрузку. Разница — в подготовке к запуску. Бензиновый генератор заводится от электростартера, так что АВР для бензогенератора требует только совместимого управления. Дизельному нужен прогрев, поэтому нагрузка подаётся с задержкой — это особенно важно для дизельных электростанций. Газовому генератору нужен электроклапан подачи газа, которым тоже управляет автоматика. Во всех случаях у генератора должен быть разъём дистанционного запуска. Как выбрать станцию с кожухом и автоматикой — в статье как выбрать дизельную электростанцию.

Какую модель брать под задачу

Генератор сразу с автозапуском

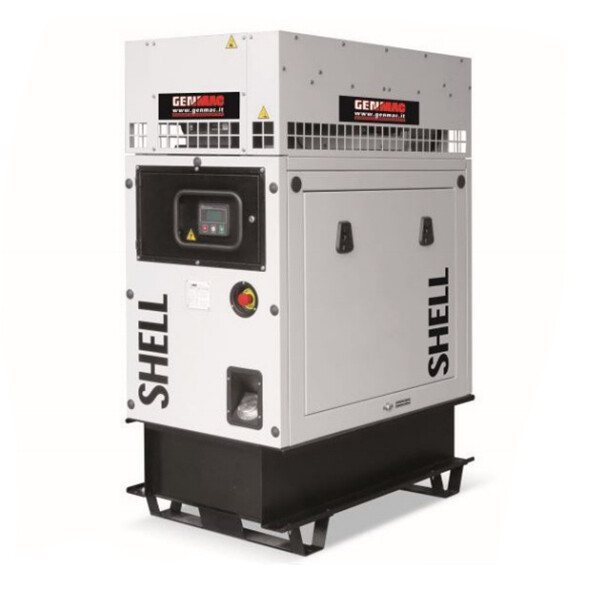

Если генератора ещё нет, проще взять модель с уже встроенной автоматикой или с блоком ATS / ATSR в комплекте — тогда не нужно отдельно проверять совместимость. Смотрите инверторные генераторы с автозапуском, дизельные электростанции с автозапуском или общую подборку генераторов с автозапуском. Купить АВР для генератора или генератор с автоматикой можно с самовывозом со склада в с. Софиевская Борщаговка (Киевская обл.) или с доставкой Новой Почтой по Украине; оплата при получении, картой или по счёту.
