Что такое инвертор и как он работает: гибридный, автономный, сетевой

Что такое инвертор? Инвертор — это устройство, которое преобразует постоянный ток аккумулятора или солнечных панелей в переменный ток 230 В — такой же, как в обычной розетке. Именно благодаря ему от батареи можно питать котёл, холодильник, роутер или свет, пока в сети нет напряжения.

Ниже — что такое инвертор и как он работает без формул, какие бывают виды (автономный, сетевой, гибридный), что означают «чистая синусоида», MPPT и off-grid, а в конце — какой тип подходит квартире, дому или даче.

Инвертор простыми словами

Аккумуляторы и солнечные панели выдают постоянный ток (DC): напряжение имеет одно направление и стабильное значение — 12, 24, 48 В у батареи или десятки-сотни вольт у панелей. Бытовая техника рассчитана на переменный ток (AC) 230 В 50 Гц, у которого направление меняется 50 раз в секунду.

Инвертор — «переводчик» между этими двумя мирами. Он берёт энергию из батареи или панелей и «собирает» из неё переменное напряжение нужной формы и частоты. Без него аккумулятор на 48 В для холодильника — просто тяжёлая коробка.

Обратите внимание: инверторный кондиционер и сварочный инвертор — другая техника. Там слово «инвертор» означает способ управления двигателем или дугой, а не источник резервного питания. В этой статье — только инверторы для дома и резерва.

Как работает инвертор

Принцип работы инвертора для дома удобно объяснить по шагам — от источника энергии до розетки:

1. 1 Источник постоянного тока. Аккумулятор (12/24/48 В или высоковольтная батарея) и/или солнечные панели.
2. 2 Преобразование. Силовые транзисторы с большой частотой включают и выключают ток, а фильтры и трансформатор (или электронная схема) формируют из этих импульсов плавную синусоиду 230 В 50 Гц.
3. 3 Выход на потребителей. Готовое переменное напряжение идёт на розетки резервной линии или в щиток.
4. 4 Зарядное устройство внутри. Пока есть сеть, большинство домашних инверторов сами заряжают аккумулятор — отдельное зарядное не нужно.
5. 5 Байпас и переключение. Когда сеть есть, потребители питаются от неё через встроенное реле (байпас), а инвертор только подзаряжает АКБ. Когда сеть пропадает, реле переключает нагрузку на батарею.

Время переключения указывают в паспорте модели. Для котла, холодильника, роутера и света его достаточно — человек обычно замечает разве что короткое мигание. Если рядом работает чувствительная техника (сервер, NAS), проверьте этот параметр отдельно.

У инвертора есть собственное потребление — даже без нагрузки он тратит немного энергии на работу электроники и вентиляторов. Конкретное значение есть в паспорте; его стоит учитывать, когда считаете, на сколько хватит батареи.

Виды инверторов: автономный, сетевой, гибридный

Главный вопрос при выборе — будет ли свет во время отключения и нужен ли аккумулятор. Сравнение трёх типов:

Автономный инвертор (off-grid)

Что значит off-grid? Дословно — «вне сети». Такой инвертор формирует собственную сеть 230 В от аккумулятора и не отдаёт энергию в общую сеть. Большинство современных автономных моделей умеют брать сеть как вход — заряжать от неё батарею и пропускать её на потребителей через байпас, — а многие имеют и встроенный солнечный контроллер. Поэтому продавцы часто называют их «гибридными»: в разделе автономных инверторов (off-grid) тоже встречается такое слово в названии. Ключевой признак — отсутствие отдачи в сеть.

Сетевой инвертор (on-grid)

Сетевой инвертор работает только вместе с сетью: преобразует энергию панелей и отдаёт её в дом, а излишек — в общую сеть. Аккумулятора у него нет. Во время отключения он обязательно отключается — это требование безопасности, чтобы не подать напряжение на линию, где могут работать электрики. Поэтому для резерва под графики сетевой инвертор не подходит. Отдельной группы сетевых инверторов без АКБ в нашем каталоге нет.

Гибридный инвертор

Гибридный сочетает оба подхода: работает с сетью, аккумулятором и солнечными панелями одновременно и может отдавать излишек в сеть. Во время отключения он переходит на батарею и панели, так что дом остаётся со светом.

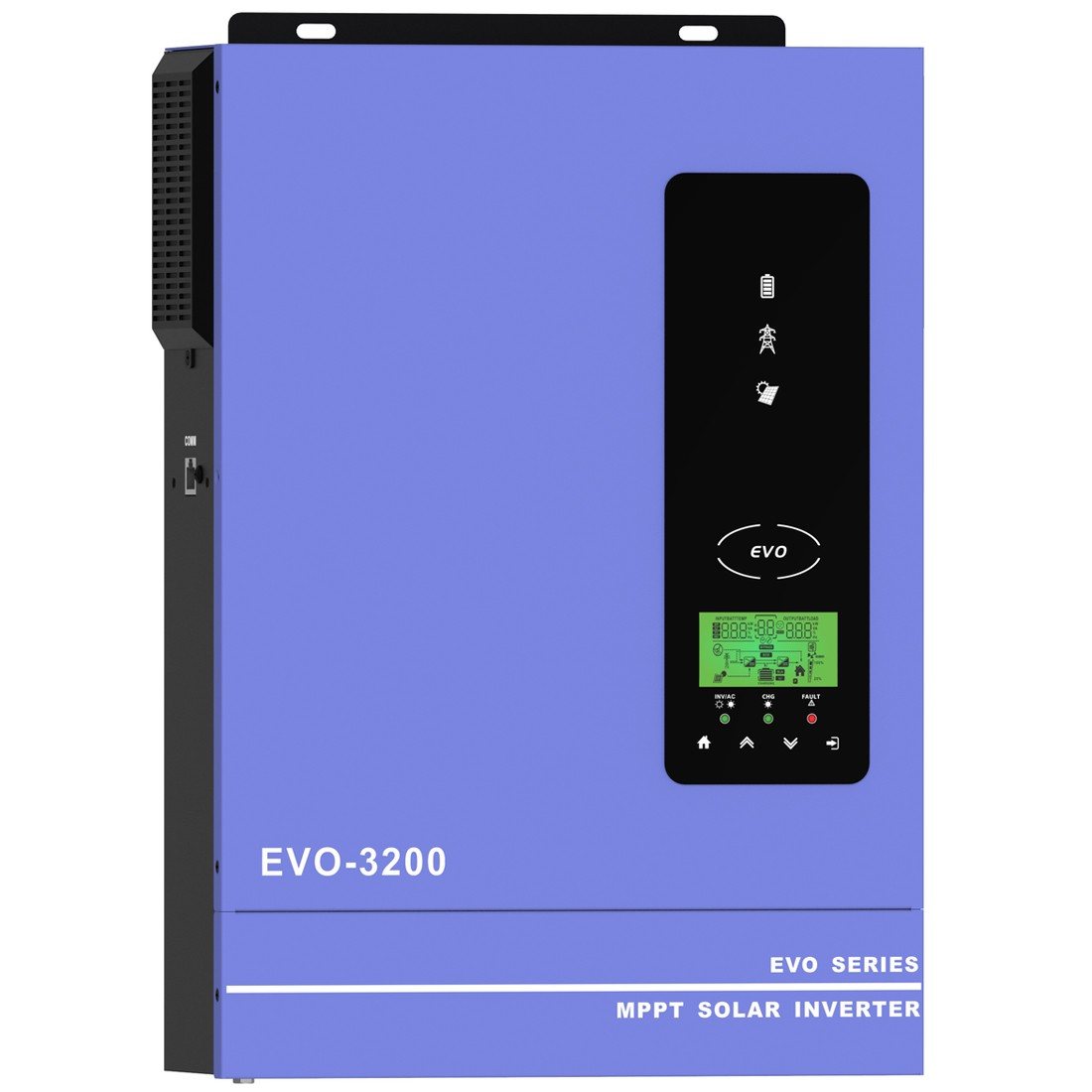

Что такое гибридный инвертор и как он работает

Гибридный инвертор — это «три в одном»: инвертор, зарядное устройство аккумулятора и MPPT-контроллер солнечных панелей в одном корпусе, плюс умное управление источниками. Как работает гибридный инвертор, видно по его режимам — приоритетам, которые вы задаёте в настройках:

• Приоритет солнца. Днём потребители питаются от панелей, излишек заряжает АКБ, а если модель и настройки позволяют — идёт в сеть.
• Приоритет сети. Дом питается от сети, батарея держится заряженной на случай отключения — режим «чистого резерва».
• Приоритет батареи. Вечером и ночью потребление покрывается из АКБ, сеть подхватывает только после разряда до заданного уровня.

Названия режимов у разных брендов отличаются, но логика одинакова. Принцип работы гибридного инвертора в момент отключения прост: пропала сеть — нагрузка продолжает питаться от панелей и батареи, без вашего участия.

Может ли гибридный инвертор работать без аккумулятора? Некоторые модели — да: от панелей и сети. Но тогда во время отключения резерва нет, а днём мощность зависит от облаков. Допускает ли это конкретная модель — смотрите инструкцию производителя.

Гибридные инверторы с отдачей в сеть собраны в отдельном разделе гибридных инверторов с отдачей в сеть. Как такой инвертор встраивается в электрику дома — в статье схема подключения гибридного инвертора. Выгодно ли отдавать энергию в сеть и на каких условиях (в том числе так называемый «зелёный тариф» или режим активного потребителя) — уточняйте актуальные правила у поставщика электроэнергии: мы не обещаем окупаемости.

Чистая синусоида или модифицированная

Напряжение в розетке меняется плавно, по синусоиде. Инверторы с чистой синусоидой воспроизводят именно такую форму — она нужна технике с электродвигателями, компрессорами и чувствительной электроникой: газовому котлу, циркуляционному насосу, холодильнику, морозильнику.

Модифицированная синусоида — это упрощённая «ступенчатая» форма. От неё работают лампы накаливания, нагреватели, часть зарядных устройств. Котёл от такого инвертора может не запуститься или выдавать ошибку, насос — гудеть и греться.

Вывод: для дома берите инвертор с чистой синусоидой. Домашние гибридные и автономные модели, которые продаются сегодня, в основном такие, но проверяйте в карточке. Подробно о котле — в статье питание газового котла.

MPPT и солнечные панели

MPPT-контроллер (Maximum Power Point Tracking) постоянно подстраивает напряжение и ток, с которыми работают панели, чтобы забрать из них максимум мощности при текущем солнце и температуре. В гибридных и многих автономных инверторах он уже встроен.

Подбирая солнечные панели к инвертору, смотрите на две вещи в паспорте: максимальное входное напряжение PV-входа и рабочий диапазон MPPT, а также максимальный входной ток. Напряжение цепочки панелей на морозе не должно превышать максимум входа. Как это посчитать — в статье как подключить солнечные панели.

Инвертор с аккумулятором: как пользоваться

Как работает инвертор с аккумулятором в обычной жизни: пока есть сеть, он заряжает батарею и пропускает сеть на потребителей. Пропало напряжение — переходит на АКБ. Вернулось — снова питает от сети и дозаряжает батарею. Как пользоваться инвертором с аккумулятором — несколько правил:

• Напряжение АКБ должно совпадать с инвертором: 12, 24 или 48 В (или высоковольтная батарея для HV-моделей). Батарею на 24 В к инвертору на 48 В не подключают.
• Не превышайте номинал. Суммарная мощность включённых приборов — меньше номинальной мощности инвертора, с учётом пусковых токов насосов и компрессоров.
• Глубина разряда. Задайте в настройках тип батареи и порог отключения — так, как рекомендует производитель АКБ. LiFePO4 допускает более глубокий разряд, чем свинцовые батареи.
• Тип батареи в меню. Для литиевых АКБ с BMS настройте связь инвертора и батареи, если модель это поддерживает.

Для домашнего резерва чаще всего берут аккумулятор 48 В 100 А·ч на LiFePO4 — это около 5 кВт·ч запаса в одном модуле. Почему литий, а не свинец, — в статье какой аккумулятор для инвертора: LiFePO4 или AGM. Для квартиры расписан отдельный сценарий: инвертор с аккумулятором для квартиры.

Инвертор, ИБП или зарядная станция

Если коротко: ИБП — для короткого резерва, зарядные станции — когда нужна мобильность и ноль монтажа, инвертор с АКБ — для дома на часы. Подробное сравнение с генератором — в статье станция, инвертор с АКБ или генератор, а выбор станции — в гайде по зарядным станциям.

Какой инвертор нужен вам

• Квартира без панелей. Автономный или гибридный инвертор с чистой синусоидой и LiFePO4-батареей на 12–48 В — под котёл, холодильник, роутер, свет. Готовые подборки — на странице инвертор с аккумулятором для дома.
• Дом с панелями, где хочется ещё и отдавать излишек в сеть. Гибридный инвертор с функцией отдачи в сеть и батареей 48 В или высоковольтной.
• Дача или дом без сети. Автономный (off-grid) инвертор + аккумулятор + солнечные панели; при необходимости — генератор для заряда зимой.

Теперь вы знаете, что такое инвертор и чем отличаются его виды. Все модели — в разделе инверторы для дома, с фильтрами по напряжению батареи и мощности. Если для подключения нужен электрик — поможем его подобрать.
