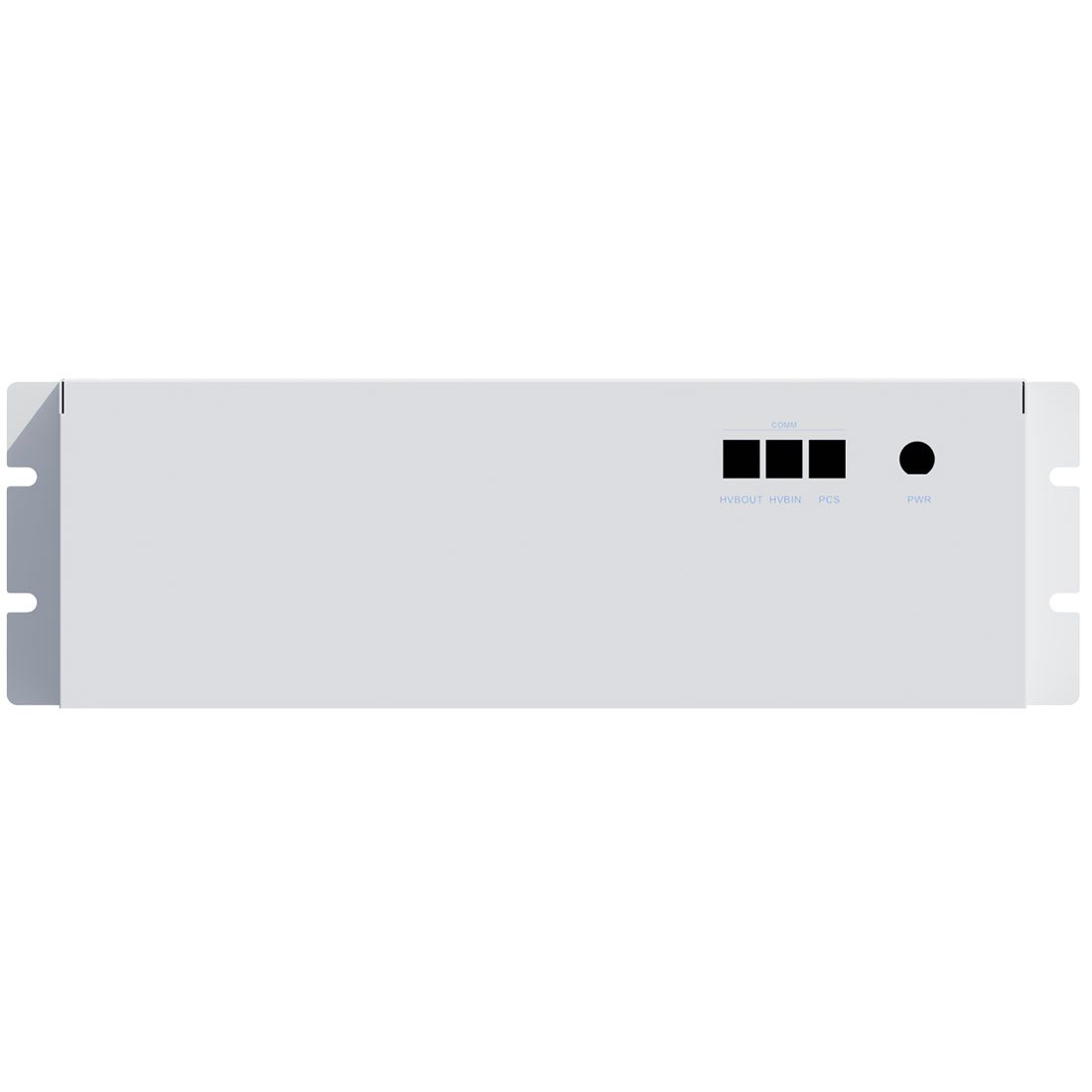

Блок управления Deye BOS-G-PDU-2, для високовольтних аккумуляторов BOS-G PRO
Обзор Deye BOS-G-PDU-2: блок 200–1000 В и 100 А для стойки BOS-G Pro
Что делает Deye BOS-G-PDU-2
Deye BOS-G-PDU-2 — блок управления для высоковольтной стойки из модулей Deye BOS-G Pro (51,2 В / 100 А·ч, 5,12 кВт·ч, 46 кг каждый). Модули соединяют последовательно, а блок стоит между ними и трехфазным гибридным инвертором Deye серии HP3: через него стойка подключается к инвертору.
По данным карточки, блок работает с напряжением батареи 200–1000 В и током 100 А. Эти две цифры и определяют, сколько модулей ставить и какую мощность стойка способна отдать.
Характеристики
| Параметр | Значение |
|---|---|
| Модель | BOS-G-PDU-2 |
| Для модулей | Deye BOS-G Pro (BOS-G-Pro-5.12) |
| Входное напряжение батареи | 200–1000 В |
| Ток | 100 А |
| Температура эксплуатации | -20…+65 °C |
| Гарантия производителя | 60 месяцев (по данным карточки) |
Сколько модулей и какая мощность
Нижняя граница 200 В означает минимум четыре модуля (4 × 51,2 = 204,8 В). Мощность, которую стойка отдает через блок, ограничена током: напряжение × 100 А. Чем больше модулей, тем выше напряжение — и тем больше киловатт проходит через те же 100 А:
| Модулей | Напряжение | Энергия | Доступно (× 0,85) | Предел по току 100 А |
|---|---|---|---|---|
| 4 | 204,8 В | 20,5 кВт·ч | ≈ 17,4 кВт·ч | ≈ 20 кВт |
| 6 | 307,2 В | 30,7 кВт·ч | ≈ 26,1 кВт·ч | ≈ 30 кВт |
| 8 | 409,6 В | 41 кВт·ч | ≈ 34,8 кВт·ч | ≈ 41 кВт |
| 10 | 512 В | 51,2 кВт·ч | ≈ 43,5 кВт·ч | ≈ 51 кВт |
Расчет ориентировочный, без потерь преобразования. Верхнюю границу задает инвертор: у SUN-25K и SUN-30K батарейный вход 160–700 В (до 13 модулей), у SUN-50K — 160–800 В (до 15). Сколько модулей допускает сам блок, уточняйте по паспорту.
Вывод для подбора
Для Deye SUN-30K-SG02HP3 шести модулей достаточно и по энергии, и по току. А вот Deye SUN-50K-SG01HP3 на полные 50 кВт из батареи через 100 А получит только от стойки на ~500 В — это десять модулей. Пример: автомойка на 4 поста с насосами высокого давления и сушкой ≈ 12 кВт в среднем — шесть модулей держат ее около 2 часов, восемь — почти 3 часа.
С чем сравнить
- Deye BOS-B-PDU-2-A — блок для крупных модулей Pack16-A3 по 16,08 кВт·ч, когда нужны 60+ кВт·ч.
- Deye HVB750V/100A-EU — другой блок (BMS) для BOS-G-Pro-5.12, в наборе с силовыми кабелями; сейчас под заказ.
- Стойка Deye 3U-HRACK на 12+1 мест — для монтажа высоковольтных модулей BOS; совместимость с BOS-G Pro уточняйте, сейчас под заказ.
- Другие батареи — в разделе высоковольтные аккумуляторы, аксессуары бренда — Deye: аксессуары. Монтаж — только силами квалифицированного электрика, подключение к сети объекта — через АВР.
Характеристики
Сравните с альтернативами
Все аксессуары для систем питания →| Блок керування Deye BOS-G-PDU-2, для високовольтних акумуляторів BOS-G PRO | Блок керування DEYE HVB750V/100A-EU, BMS для акумуляторів BO... | Підставка для літієвих батарей KS Trolley 24 | Блок для паралельного підключення генераторів EnerSol EPCB | |
|---|---|---|---|---|
| Цена | 37 990 ₴ | 37 990 ₴ | 5 999 ₴ | 3 600 ₴ |
| Наличие | в наличии | под заказ | под заказ | под заказ |
Что подготовить к подключению
Отмечайте, что уже готово — электрику понадобится меньше времени.
ГОТОВО
Подобрать электрика Похожие модели
Під замовлення
41 990 ₴
Під замовлення
15,5 кг
32 990 ₴
В наявності
32 кг
-20...+60
49 990 ₴
Вопросы и ответы
Сколько модулей BOS-G Pro нужно под BOS-G-PDU-2?
Минимум четыре: напряжение 4 × 51,2 = 204,8 В превышает нижнюю границу блока 200 В. Верхнюю границу задает батарейный вход инвертора.
Что означает ток 100 А для мощности?
Мощность из батареи примерно равна напряжению стойки × 100 А: четыре модуля — около 20 кВт, восемь — около 41 кВт (ориентир).
Работает ли BOS-G-PDU-2 с модулями BOS-GM5.1?
В названии блока указана серия BOS-G Pro. Можно ли ставить под него BOS-GM5.1, уточняйте у менеджера по телефону 098 551-83-63.
С каким инвертором его ставить?
С трехфазными высоковольтными гибридными инверторами Deye серии HP3, например SUN-25K, SUN-30K или SUN-50K.
