АВР для генератора: як працює, схема підключення, автозапуск

АВР для генератора (автоматичне введення резерву, англійською ATS) — це блок, який сам помічає зникнення світла, запускає генератор, перемикає будинок на нього, а коли мережа повертається — перемикає назад і глушить двигун. Разом з генератором, що має електростартер і вхід для автоматики, це і є автозапуск генератора. Без АВР усе це робите ви: вночі, в мороз, з ліхтариком у зубах.

Нижче — принцип роботи АВР по кроках, чим він відрізняється від перекидного автомата, як виглядає схема для однієї й трьох фаз, що всередині контролера, який генератор сумісний і чому підключення до будинку — робота для електрика, а не для інструкції з інтернету.

АВР чи перекидний автомат: у чому різниця

Головна функція АВР — навіть не автоматичний запуск, а безпечне перемикання. Будинок у кожен момент живиться або від мережі, або від генератора, і ніколи від обох одразу. Контактори в АВР мають блокування, яке фізично не дає їм замкнутися одночасно.

Чому це критично. Якщо генератор підключити до розетки кабелем «вилка-вилка», його напруга піде не лише у ваші прилади, а й назад у лінію. Через трансформатор підстанції вона може з'явитися на проводах, де в цей момент працюють енергетики. А коли світло повернеться, мережа «вдарить» у генератор, що працює, — з пошкодженням обмоток і проводки.

Перекидний автомат (рубильник з положеннями «мережа — 0 — генератор») розв'язує ту саму задачу безпеки, але вручну: зникло світло — ви заводите генератор, чекаєте, поки він прогріється, і перекидаєте ручку. Конструкція не дає увімкнути обидва джерела одночасно, коштує він дешевше за АВР і не вимагає генератора з електростартером. Мінус один: перемикати має людина, яка зараз поруч.

АВР має сенс, якщо вдома котел і насоси, які не можна залишати без живлення, якщо ви часто відсутні або якщо генератор обслуговує бізнес, де кожна хвилина простою — втрати. Якщо ви завжди вдома, а генератор під рукою, вистачить перекидного автомата.

Принцип роботи АВР і автозапуску: алгоритм по кроках

1. 1 Блок постійно контролює напругу мережі. Зникла напруга або вийшла за допустимі межі — запускається відлік затримки, щоб не реагувати на короткі «моргання».
2. 2 Після затримки АВР подає сигнал на електростартер. Якщо генератор не завівся з першої спроби, більшість блоків роблять кілька повторних спроб.
3. 3 Двигун кілька секунд прогрівається й виходить на стабільну напругу.
4. 4 Контактор мережі розмикається, контактор генератора замикається — будинок живиться від генератора.
5. 5 Мережа повернулася — АВР якийсь час перевіряє, що напруга стабільна, і перемикає будинок назад.
6. 6 Генератор ще деякий час працює без навантаження для охолодження, після чого АВР його глушить.

Схема АВР для генератора: одна і три фази

Будь-яка схема АВР для генератора складається з тих самих вузлів, різниця — у кількості полюсів. Опис нижче — щоб розуміти, що ви купуєте і що монтує електрик, а не інструкція для складання.

• Однофазна схема. Контактори комутують фазу й нуль — по два полюси на кожен ввід. Типовий варіант для приватного будинку й однофазного генератора на 5–10 кВт.
• Трифазна схема (380 В). Контактори чотириполюсні: три фази й нуль. Реле контролю фаз спрацьовує не лише на повне зникнення напруги, а й на обрив однієї фази чи перекіс — інакше трифазні двигуни залишаться працювати на двох фазах. Такі блоки зібрані в розділі АВР на 380/220 В.
• Схема з автозапуском і без. Якщо генератор не має входу для автоматики, АВР лише перемикає контактори, а заводити генератор доведеться вручну. Повна схема АВР для генератора з автозапуском потребує ще й лінії керування стартером.

Контролер і плата АВР: що всередині

Контролер АВР — «мозок» блока. Він вимірює напругу мережі й генератора, тримає таймери (затримка перед пуском, прогрів, перевірка мережі перед поверненням, охолодження), рахує спроби пуску й подає аварійний сигнал, якщо генератор так і не завівся. У простих блоках це плата АВР з кількома реле й фіксованими затримками, у дорожчих — контролер з дисплеєм, де затримки й пороги напруги налаштовуються.

Важлива деталь — як контролер «розмовляє» з генератором. Генератори з позначкою ATS або ATSR у назві мають роз'єм для зовнішньої автоматики, і виробник часто випускає під них власний блок АВР. Універсальний контролер можна поєднати з генератором, що має електростартер, але сумісність лінії керування електрик перевіряє за схемами обох пристроїв. Окрема плата АВР без корпусу, контакторів і блокування — лише частина схеми, а не готовий пристрій.

Який генератор сумісний з АВР

Щоб АВР міг запустити генератор, потрібні дві речі: електростартер і роз'єм або клеми для керування автоматикою. Електростартер сам по собі не гарантує сумісності: у генератора має бути вхід для зовнішньої команди на пуск і зупинку. Моделі з ручним запуском з АВР не працюють.

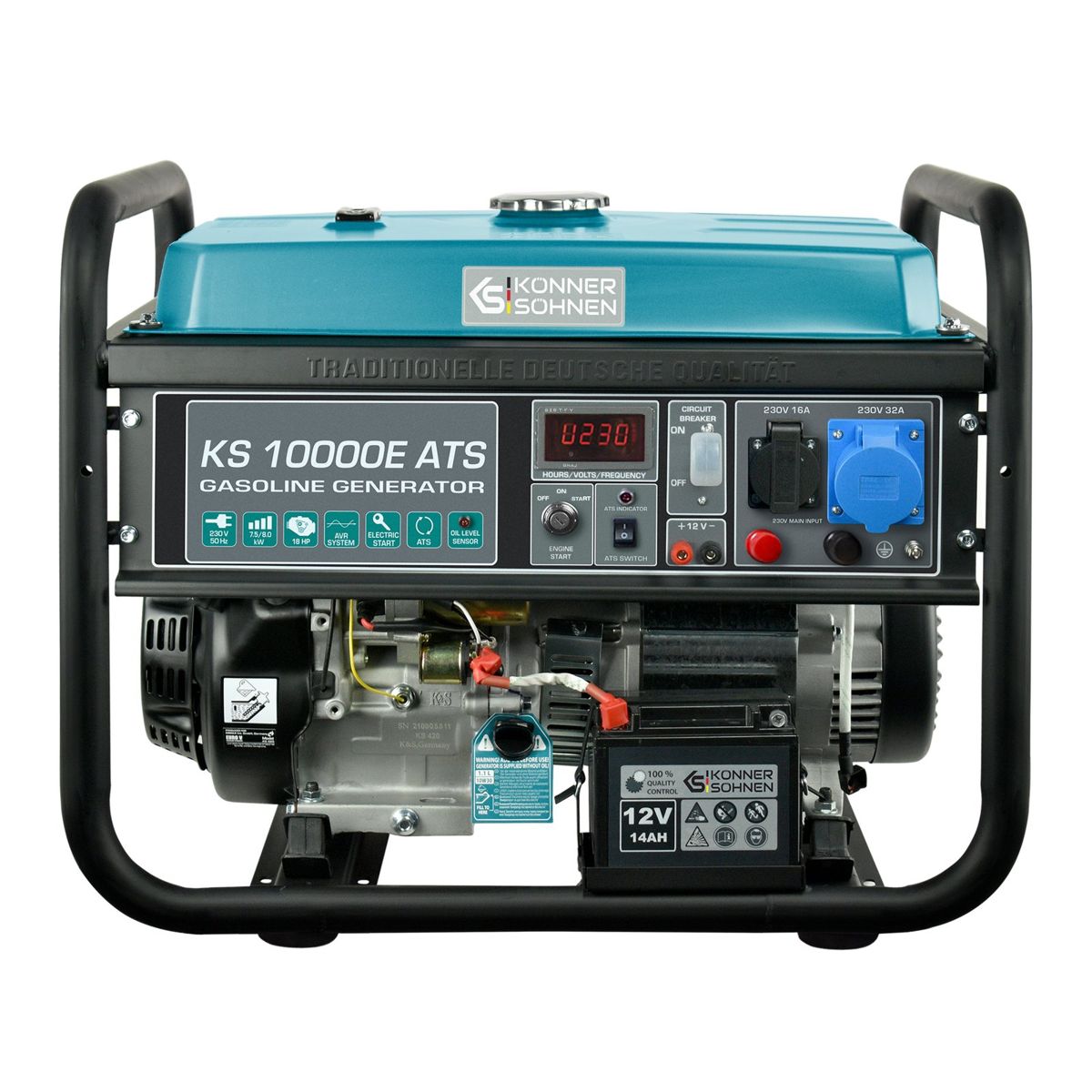

У каталозі зручно почати з фільтра генератори з автозапуском, а серед дизельних — дизельні генератори з автозапуском. Моделі з ATS у назві розраховані на роботу з автоматикою: бензиновий Könner & Söhnen KS 10000E ATS на 7,5/8 кВт, інверторні Matari M7500i-ATS на 7,2/7,5 кВт і SEQUOIA SPG5500iSE-ATS на 5/5,5 кВт. Чи входить сам блок АВР у комплект, чи його купують окремо — дивіться в картці товару.

Під частину серій виробник випускає «рідний» АВР: EnerSol EATS-15DS — для однофазних дизельних генераторів EnerSol SKDS, EATS-15DT6 — для трифазних. Такий комплект найпростіший: роз'єми й логіка керування гарантовано збігаються.

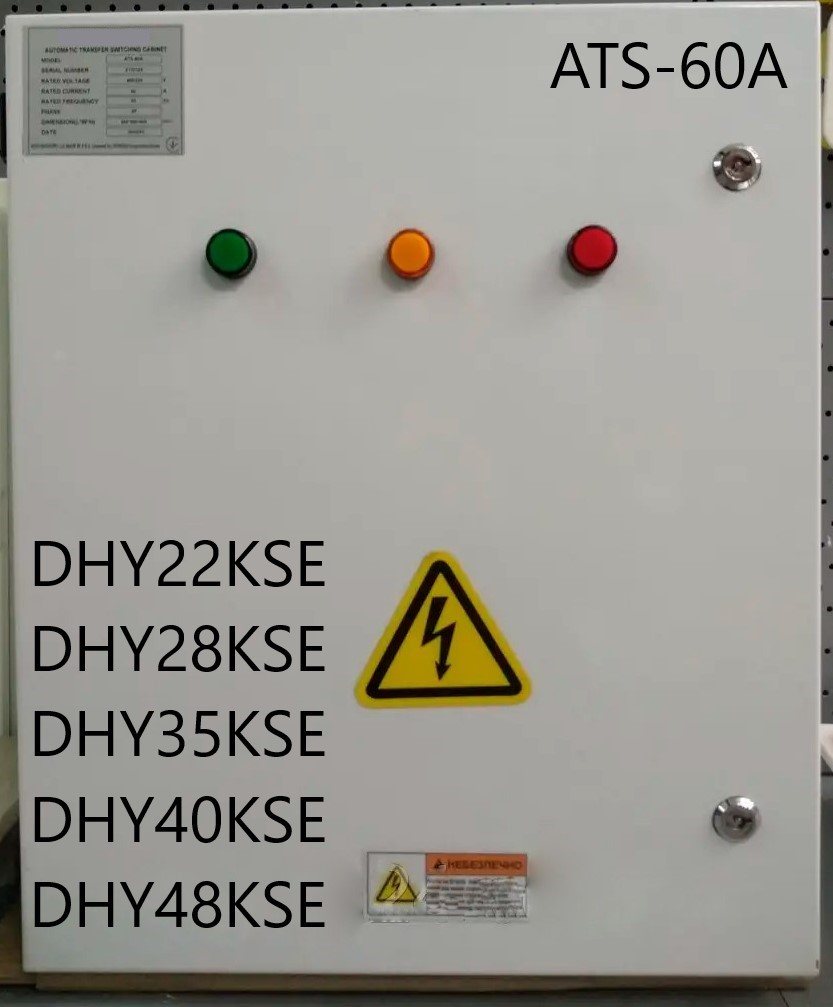

Типи АВР у каталозі

Як підібрати АВР: фази, струм, сумісність

• Фазність. Однофазний генератор — однофазний АВР, трифазний — трифазний. Для універсального генератора АВР обирають під режим, у якому він живитиме будинок. Докладніше про фази — у статті трифазний чи однофазний генератор.
• Струм. Номінальний струм АВР має бути не меншим за максимальний струм генератора. Для однофазного: струм ≈ потужність / 230 В. Генератор на 8 кВт — близько 35 А. Для трифазної станції на 50 кВт — близько 90 А на фазу, тож потрібен блок на 100 А і більше, як ATS-125A.
• Сумісність керування. Блок має вміти подати команду саме вашому генератору. Найнадійніше — АВР того ж виробника або прямо вказаний у картці як сумісний.
• Налаштування. Корисно, коли затримки пуску, прогріву й повернення на мережу налаштовуються: для котла краще швидке перемикання, для бізнесу з примхливою мережею — довша перевірка стабільності.
• Місце встановлення. АВР ставлять у приміщенні поруч з щитком, генератор — надворі. Між ними прокладають силовий кабель і кабель керування потрібного перерізу.

АВР для генератора своїми руками: що варто знати

Запит «АВР своїми руками» зазвичай означає бажання заощадити: купити два контактори, реле напруги й плату з таймерами та зібрати щит самому. Схема справді нескладна, але саме в саморобних АВР трапляються помилки, які коштують генератора або здоров'я.

• Немає механічного блокування. Електричне блокування через контакти реле не врятує, якщо контактор залипне, — і генератор опиниться під напругою мережі.
• Контактори не за струмом. Контактор, підібраний «на око», гріється й залипає саме під навантаженням котла чи насоса.
• Неправильний нуль і заземлення. Робота схеми залежить від системи заземлення будинку — це рішення електрика, а не схеми з форуму.
• Помилка в лінії керування. Неправильне підключення до роз'єму автоматики генератора може вивести з ладу його плату.

Як підключити генератор з автозапуском: що робить електрик

Це не інструкція для самостійного монтажу, а перелік того, що має зробити кваліфікований електрик, — щоб ви могли перевірити роботу.

Спершу визначають, що живитиме генератор: увесь будинок чи лише пріоритетну групу (котел, насоси, холодильник, світло). Друге дешевше й надійніше, бо дозволяє взяти менший генератор. Потім АВР вмикають між вводом мережі й цією групою так, щоб він розривав і фазу, і нуль. Корпус генератора заземлюють, схему нуля й заземлення узгоджують із системою заземлення будинку. Після монтажу обов'язково роблять тест: вимикають вводний автомат і дивляться, як система відпрацьовує весь цикл.

Далі раз на кілька тижнів повторюйте тестовий цикл і стежте за стартерним акумулятором генератора: розряджена батарея — найчастіша причина, чому автоматика «не спрацювала».

Генератор стоїть надворі, під навісом, з вихлопом від вікон і дверей: чадний газ не має запаху. Паливо зберігають окремо від житла.

Покроково весь процес — від вибору групи навантаження до тесту — розібрано в статті як підключити генератор до будинку.

АВР, ДБЖ і інвертор: як закрити паузу при перемиканні

АВР не робить перемикання миттєвим. Для котла з електронною платою, сервера, відеонагляду й каси цю паузу закривають джерелом безперебійного живлення або інвертором з акумулятором. Схема «мережа → АВР → генератор + ДБЖ для критичних приладів» — класика для будинку з котлом і для невеликого бізнесу.

Інший підхід — гібридний інвертор з акумулятором як основне резервне джерело, а генератор як підзарядка під час довгих відключень. Тоді світло не зникає взагалі, а генератор працює рідше й з оптимальним навантаженням. Про таку схему — у статті інвертор з акумулятором, а про живлення котла окремо — у статті живлення газового котла.

А от для зарядної станції чи гібридного інвертора окремий АВР зазвичай не потрібен: станції з функцією UPS і гібридні інвертори самі перемикають навантаження на батарею. Як вбудувати інвертор у щиток, показано в статті схема підключення гібридного інвертора.
