Блок автоматики ATS-60A
380/220 ВНапруга
Огляд блоку автоматики ATS-60A: АВР для трифазних станцій Hyundai DHY 22–48 KSE
Трифазний АВР для серії DHY KSE

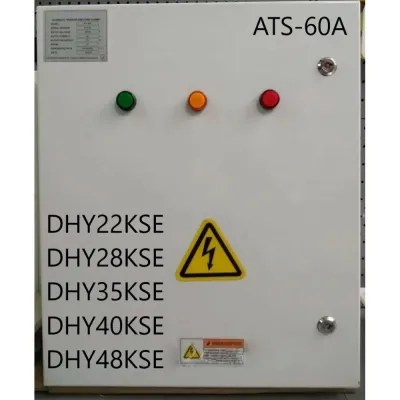

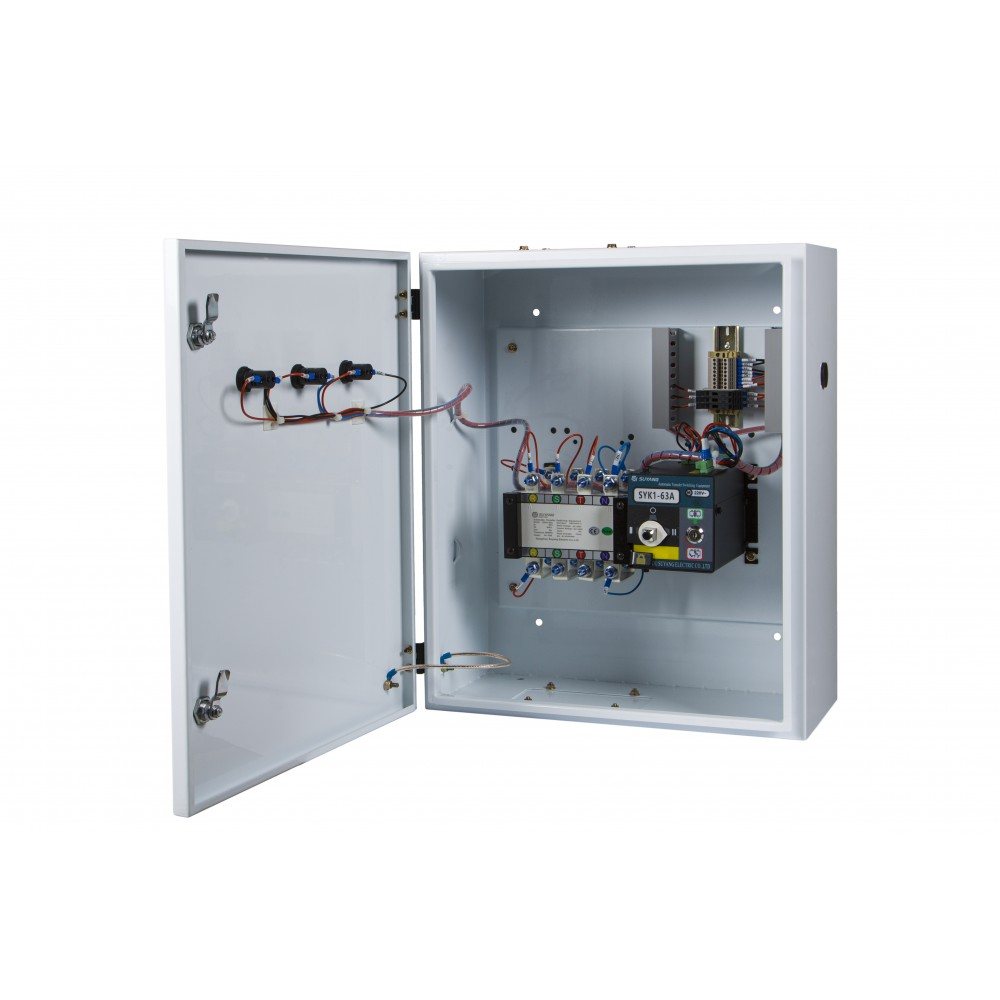

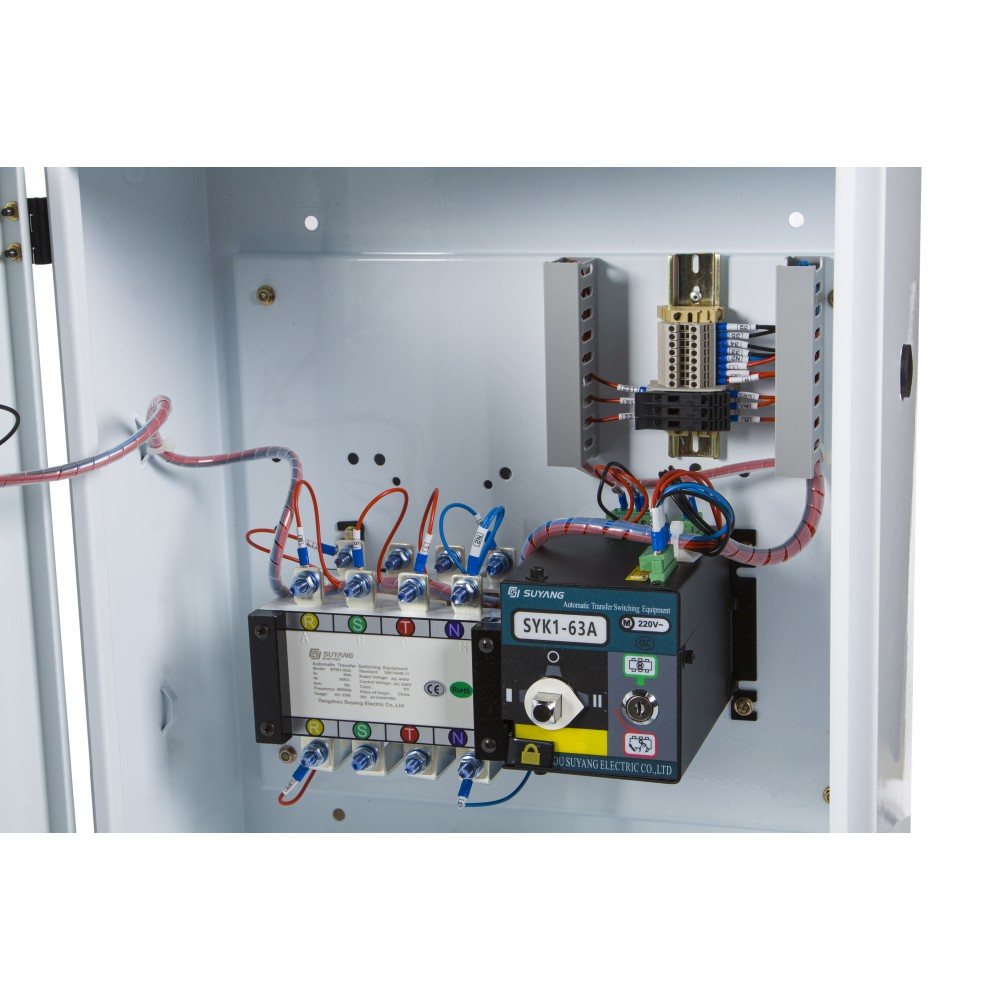

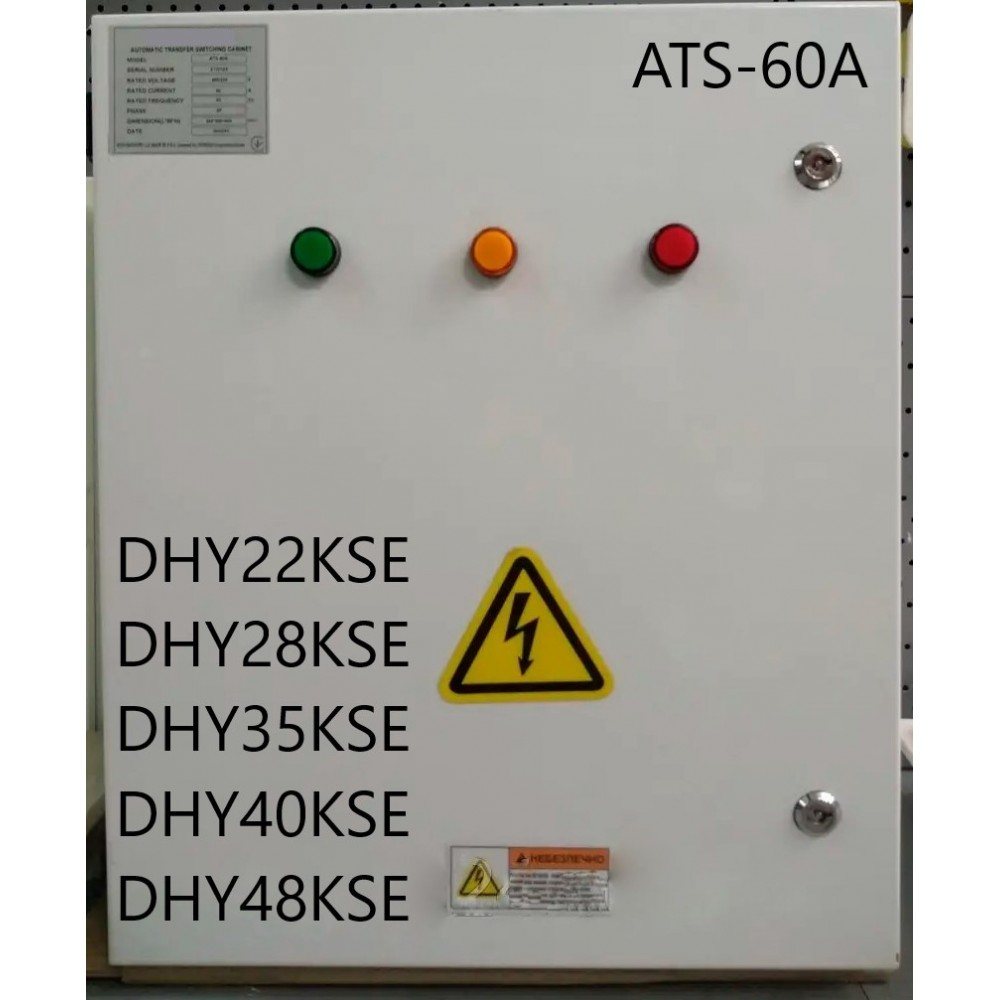

Блок автоматики ATS-60A — автоматичне введення резерву для трифазних дизельних електростанцій Hyundai. У переліку сумісних — DHY22KSE, DHY28KSE, DHY35KSE, DHY40KSE і DHY48KSE. Моторизований 4-полюсний перемикач комутує три фази й нуль, тож будинок або цех ніколи не живиться одночасно від мережі й від станції.

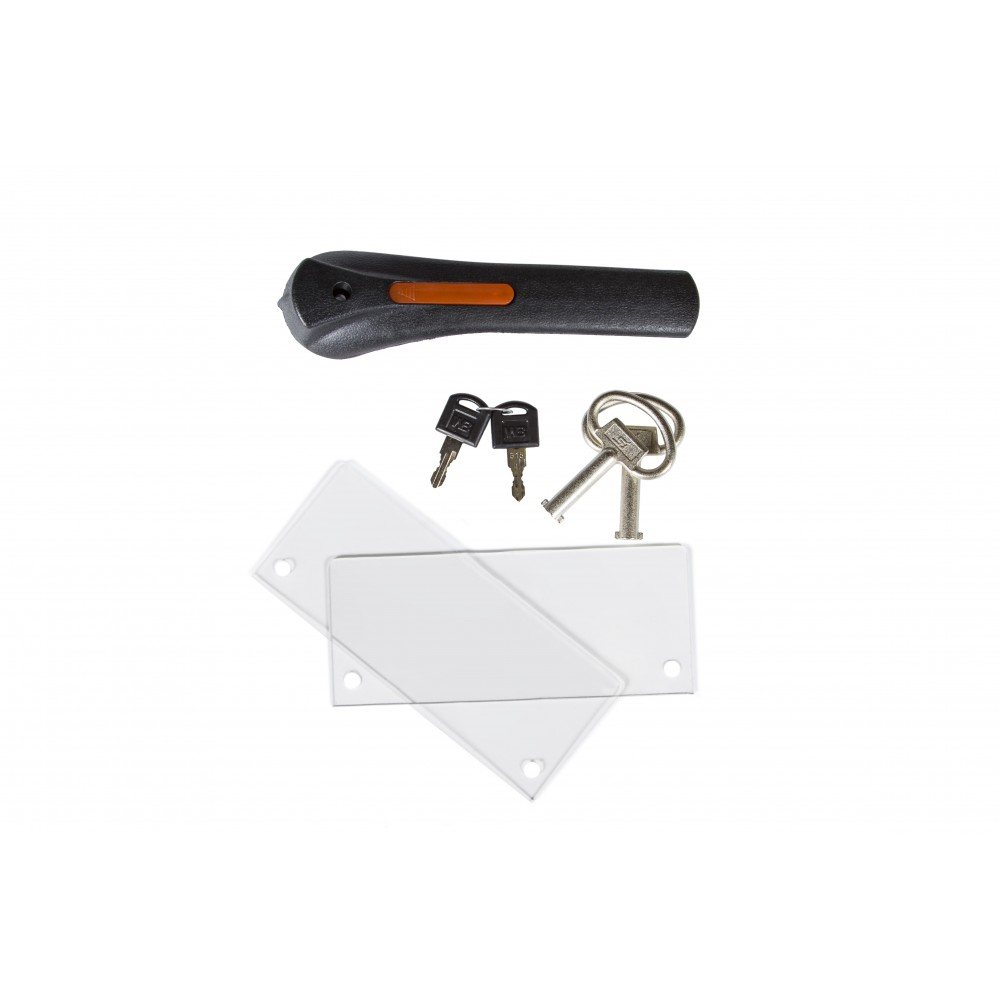

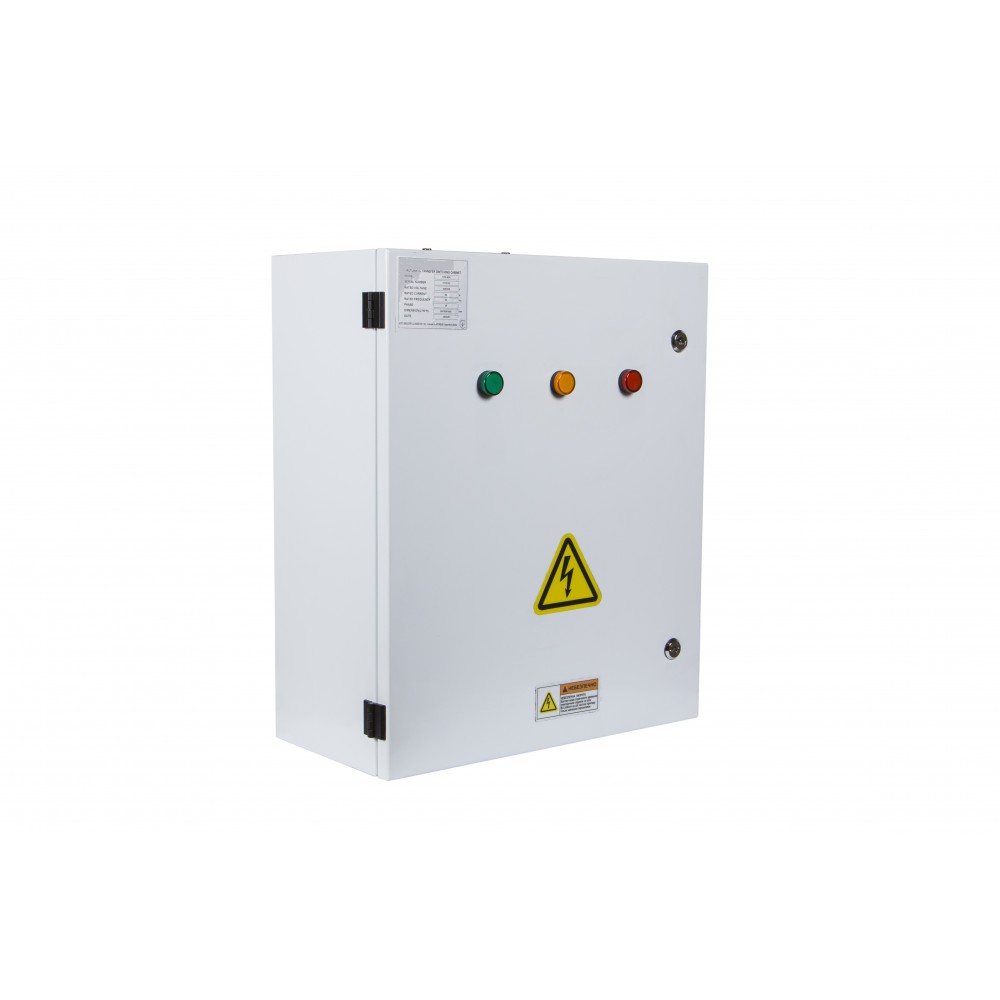

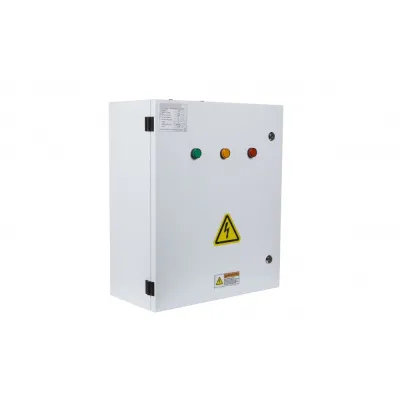

Блок стоїть у металевому корпусі IP54, має автоматичний і ручний режими та знімну ручку із замком, щоб сторонні не змінили режим.
Характеристики
| Параметр | Значення |
|---|---|
| Тип перемикача | моторизований, 4-полюсний |
| Максимальний струм | 60 А |
| Напруга | 380/220 В |
| Режими | автоматичний / ручний |
| Корпус | метал, IP54 |
| Сумісні станції | DHY22KSE, DHY28KSE, DHY35KSE, DHY40KSE, DHY48KSE |
Розрахунок струму: де 60 А з запасом, а де впритул
Трифазний струм ≈ потужність у кВА, поділена на 1,73 × 400 В. Цифра в назві станцій DHY KSE — це максимальна потужність у кВА.
| Станція | Струм на фазу | Висновок |
|---|---|---|
| DHY 22KSE | 28,9 А (за карткою) | запас більш ніж удвічі |
| DHY35KSE | ≈ 50 А (розрахунок) | нормальний запас |
| DHY48KSE | ≈ 69 А на максимумі (розрахунок) | впритул або понад 60 А |
| DHY 55KSE | 72,2 А (за карткою) | немає в переліку — потрібен ATS-80A або ATS-100A |
Для старших моделей переліку (40–48 KSE) розрахунковий струм на максимальній потужності наближається до 60 А або перевищує його. Перед покупкою звірте з менеджером, чи не взяти ATS-80A.
Чи потрібен ATS-60A, якщо станція вже з блоком

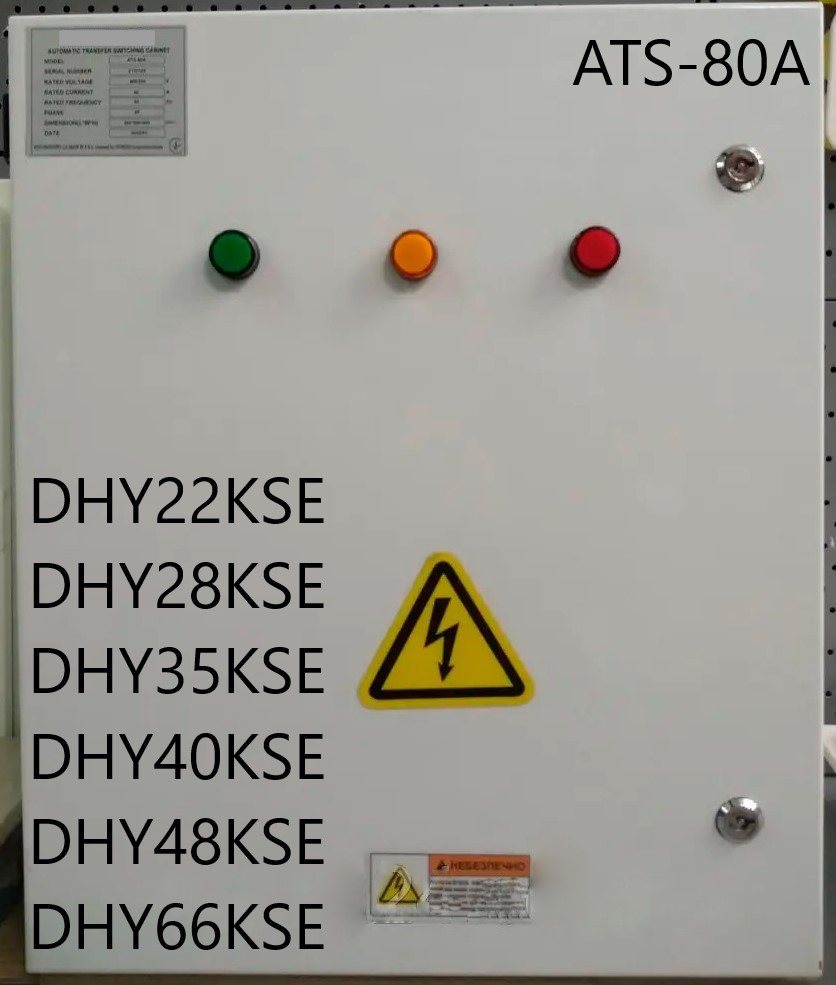

У каталозі DHY 22KSE і DHY 55KSE продаються у версії з блоком автоматичного запуску ATS 100. Окремий ATS-60A має сенс, якщо станцію придбали без автоматики, якщо блок треба замінити або винести в інше місце. Для більших станцій є ATS-80A і ATS-100A — зараз під замовлення; для однофазних KSEm — ATS-125A.
Підключення
Як АВР вбудовується між лічильником, станцією й щитом, розібрано в статті як підключити генератор до будинку. Монтаж — тільки силами електрика. Інші трифазні блоки — у розділі автоматика 380/220 В.
Характеристики
Напруга380/220 В
Порівняйте з альтернативами
Усі автоматика для генераторів ats →| Блок автоматики ATS-60A | Блок автоматики ATS-125A | Автоматичне введення резерву генераторів EnerSol EnerSol_ATS... | Блок автоматики ATS-100A | |
|---|---|---|---|---|
| Ціна | 39 060 ₴ | 43 013 ₴ | 24 800 ₴ | 20 460 ₴ |
| Напруга | 380/220 В | 380/220 В | — | 380/220 В |
| Наявність | в наявності | в наявності | під замовлення | під замовлення |
Що підготувати до підключення
Відмічайте, що вже готово — електрику знадобиться менше часу.
ГОТОВО
Підібрати електрика Схожі моделі
Під замовлення
24 800 ₴
Під замовлення
380/220 В
20 460 ₴
Під замовлення
380/220 В
19 763 ₴
Питання й відповіді
Для яких станцій підходить ATS-60A?
За даними картки — для трифазних Hyundai DHY22KSE, DHY28KSE, DHY35KSE, DHY40KSE і DHY48KSE.
Чи вистачить 60 А для DHY48KSE?
За розрахунком на максимальній потужності струм такої станції близько 69 А, хоча виробник вносить її в перелік. Уточніть у менеджера або візьміть ATS-80A з запасом.

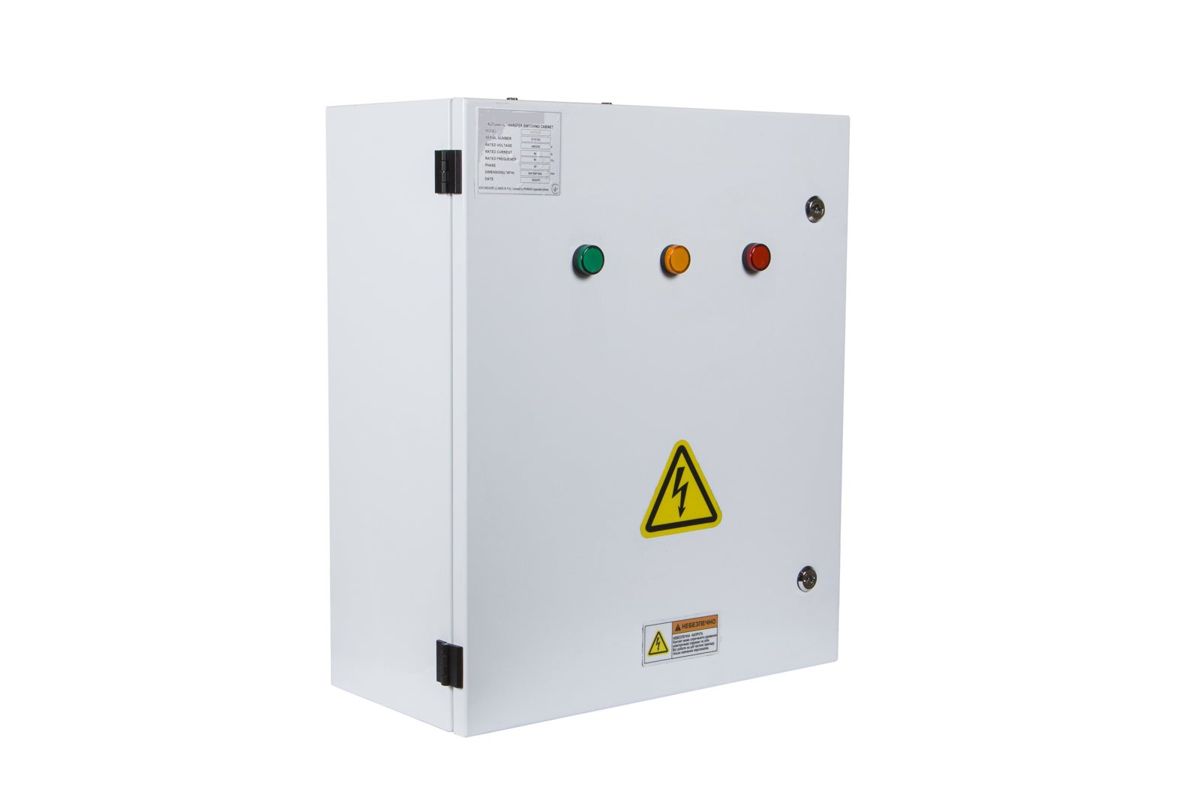

Чим ATS-60A відрізняється від ATS-125A?
ATS-60A — для трифазних станцій KSE, ATS-125A — для однофазних KSEm, у яких струм значно більший. Конструкція в них однакова.
Чи можна перемикати вручну?
Так, у блоці є ручний режим; режими перемикаються знімною ручкою, а замок не дає змінити їх випадково.
