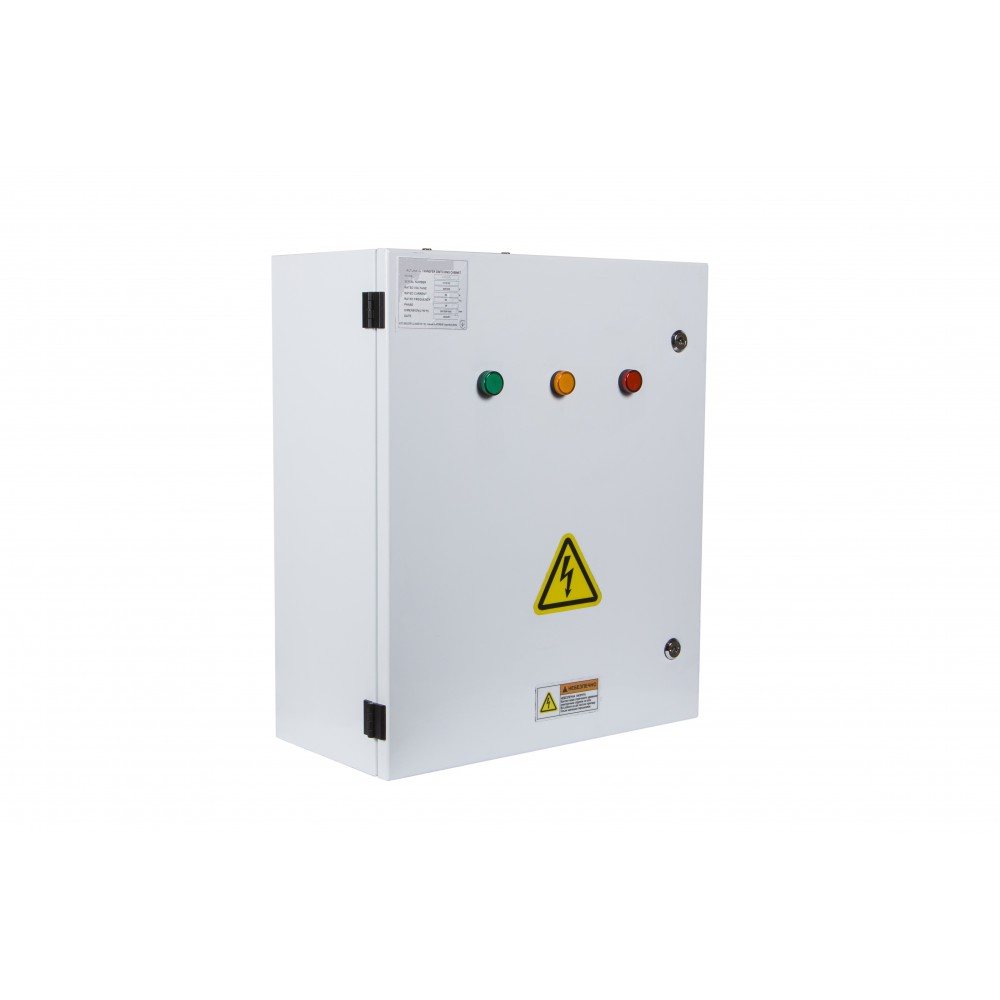

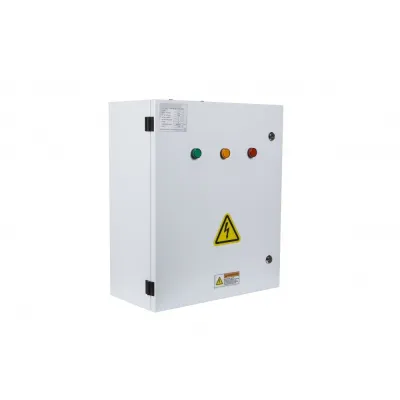

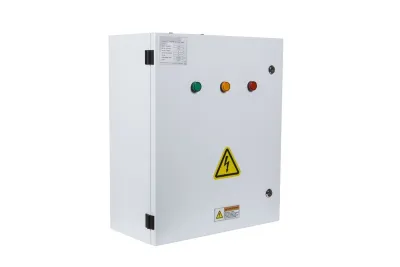

Блок автоматики ATS-125A
380/220 ВНапруга
Огляд блоку автоматики ATS-125A: АВР на великий струм для станцій DHY KSEm
Для яких станцій ATS-125A
Блок автоматики ATS-125A — АВР для дизельних електростанцій Hyundai серії KSEm: у переліку сумісних — DHY16KSEm, DHY20KSEm і DHY25KSEm. Судячи з DHY 22 KSEm з тієї ж серії, яка є в каталозі, це однофазні станції на 230 В — а однофазна лінія на 20 кВт дає великий струм. Саме тому для них окремий блок, а не ATS-60A від трифазних KSE.
Блок стежить за мережею, при її зникненні запускає станцію й перемикає навантаження, а після повернення напруги переводить будинок назад.
Характеристики
| Параметр | Значення |
|---|---|
| Тип перемикача | моторизований, 4-полюсний |
| Максимальний струм | 100 А |
| Напруга | 380/220 В |
| Режими | автоматичний / ручний |
| Блокування | знімна ручка перемикання режимів / замок |
| Корпус | метал, IP54 |
| Сумісні станції | DHY16KSEm, DHY20KSEm, DHY25KSEm |
У назві — 125 А, у характеристиках — максимальний струм 100 А. Розраховуйте на 100 А, а точне значення перед покупкою підтвердить менеджер.
Розрахунок: чому однофазній станції потрібні 100 А
Струм однофазної лінії дорівнює потужності, поділеній на напругу. Для 20 кВт при 230 В це близько 87 А — така ж цифра вказана як струм виведення в однофазної [DHY 22 KSEm]({D22M}). Блок на 60 А тут просто не витримає навантаження.
Для порівняння: трифазна [DHY 22KSE]({D22}) тієї ж потужності віддає 28,9 А на фазу, тому їй вистачає меншого блоку. Для DHY25KSEm звірте струм виведення станції з 100 А у менеджера.
Розрахунок — орієнтир для вибору, а не проєкт: переріз кабелів і захист визначає електрик.
ATS-125A чи інші блоки ATS
Усі блоки на цю напругу — у розділі автоматика 380/220 В; станції — на сторінці Hyundai: дизельні електростанції. Принцип роботи — у статті АВР для генератора.
Монтаж
Блок ставлять між лічильником, станцією й щитом будинку. Підключення виконує лише електрик — неправильна схема може подати напругу станції в зовнішню мережу.
Характеристики
Напруга380/220 В
Порівняйте з альтернативами
Усі автоматика для генераторів ats →| Блок автоматики ATS-125A | Блок автоматики ATS-60A | Автоматичне введення резерву генераторів EnerSol EnerSol_ATS... | Блок автоматики ATS-100A | |
|---|---|---|---|---|
| Ціна | 43 013 ₴ | 39 060 ₴ | 24 800 ₴ | 20 460 ₴ |
| Напруга | 380/220 В | 380/220 В | — | 380/220 В |
| Наявність | в наявності | в наявності | під замовлення | під замовлення |
Що підготувати до підключення
Відмічайте, що вже готово — електрику знадобиться менше часу.
ГОТОВО
Підібрати електрика Схожі моделі
Під замовлення
24 800 ₴
Під замовлення
380/220 В
20 460 ₴
Під замовлення
380/220 В
19 763 ₴
Питання й відповіді
Чому в назві 125 А, а в характеристиках 100 А?
Так подано в даних постачальника: модель називається ATS-125A, а максимальний струм у характеристиках — 100 А. Під час вибору розраховуйте на 100 А і підтвердіть значення в менеджера.
З якими станціями сумісний ATS-125A?
За даними картки — з Hyundai DHY16KSEm, DHY20KSEm і DHY25KSEm. Для інших станцій сумісність підтвердить менеджер.
Чи можна перемикати навантаження вручну?
Так, є ручний режим. Режими перемикають знімною ручкою, а замок захищає від випадкової зміни.
Чи підійде ATS-125A до трифазної станції?
Для трифазних DHY KSE у каталозі є окремі блоки ATS-60A, ATS-80A і ATS-100A з власними переліками сумісних моделей — краще вибирати за ними.
