Інвертор Must: інструкція, налаштування, підключення

Налаштування інвертора Must починається не з кнопок, а з таблички на корпусі. Під маркою Must продаються кілька серій гібридних інверторів — PV18 (VPM, VPK, VHM, PRO), PV19 EXP і PH19 EXP — на 12, 24 і 48 В, потужністю від 1,5 до 12 кВт. Логіка меню в них схожа, але номери пунктів, назви режимів і допустимі значення різняться. Тому ця стаття — не заміна інструкції до інвертора Must, а пояснення: що означає кожен пункт, у якому порядку їх проходити і де найчастіше помиляються.

Конкретні напруги заряду, струми й пороги відключення звіряйте з мануалом своєї моделі і з паспортом акумулятора: значення, правильні для Must 3 кВт на 24 В, зіпсують батарею системи на 48 В. Інвертори Must у нашому каталозі — під замовлення, строк постачання називає менеджер; наприкінці статті — моделі зі схожою логікою налаштування, які є на складі.

Яка у вас модель Must: розшифровка маркування

Маркування читається майже завжди однаково: серія — потужність — напруга батареї — суфікс виконання. Наприклад, PV18-3024VPM — серія PV18, 3000 Вт, акумулятор 24 В. Саме напруга батареї визначає, які акумулятори підходять і які значення ставити в меню.

Запит «інвертор Must 1 кВт інструкція» зазвичай стосується наймолодшої 12-вольтової серії — у каталозі це Must PV18-1512VPM II на 1,5 кВт. Інструкція до Must 3 кВт — це мануал PV18-3024VPM або 3224VPM, до Must 5 кВт — до PV18-5048VHM чи PV18-5248PRO. Перед читанням звірте повну назву на корпусі з назвою на обкладинці мануалу: суфікси VPM, VPK, VHM і PRO — це різні прошивки й різні таблиці програм.

Схема підключення Must: що підключати і в якому порядку

1. 1 Усе вимкнено. Інвертор закріплений вертикально на негорючій стіні, з вільним місцем зверху й знизу для охолодження (відстані — у мануалі).
2. 2 Акумулятор — першим. Плюс до плюса, мінус до мінуса, через автомат або запобіжник постійного струму. Переплутана полярність — найчастіша причина згорілого інвертора. Переріз кабелю — за таблицею мануалу під струм вашої моделі.
3. 3 Заземлення корпусу — до контуру заземлення, не до нуля.
4. 4 Вихід AC OUT — на окремий щиток резервних ліній: котел, холодильник, світло, розетки для роутера й ноутбука. Весь будинок через 3-кіловатний інвертор не пройде.
5. 5 Вхід AC IN — від мережі через автомат; генератор — через перемикач, щоб мережа і генератор ніколи не потрапили на вхід одночасно.
6. 6 Сонячні панелі (PV) — останніми, після перевірки напруги рядка мультиметром і полярності.
7. 7 Запуск: автомат АКБ → інвертор вмикається → налаштування меню → потім AC IN і PV → навантаження.

Як влаштоване меню Must: кнопки й логіка

На більшості моделей Must чотири кнопки: вхід у налаштування (він же вихід), вгору, вниз і підтвердження. Утримання кнопки налаштувань відкриває список програм — пронумерованих пунктів. Стрілками змінюєте значення, підтверджуєте — значення перестає блимати і зберігається.

У серіях PV19 і PH19 EXP частина параметрів згрупована в підменю, а номери пунктів відрізняються від PV18. Тому нижче — пункти за змістом, а не за номером. Знайдіть кожен у таблиці програм свого мануалу і проходьте їх зверху вниз: спершу батарея, потім джерела, потім зручність.

Налаштування інвертора Must: основні пункти меню

На дисплеї ці пункти позначені скороченнями — на кшталт SUB, SBU, UTI чи SOL для пріоритету виходу й CSO, SNU, OSO для заряду. Їх точне значення для вашої моделі дає таблиця програм у мануалі. Не переносіть налаштування зі скриншотів для іншої серії.

Який режим обрати: три типові сценарії

• Резерв без сонячних панелей (квартира, відключення за графіком): вихід — мережа першою, батарея при зникненні мережі; заряд — від мережі дозволений; вхід — UPS, якщо мережа стабільна, або APL, якщо інвертор відкидає її при просіданнях.
• Панелі + резерв: вихід — сонце першим, мережа добирає нестачу; заряд — сонце першим, мережа як допомога. Батарея лишається повною до вечора.
• Максимальна автономія: сонце — батарея — мережа. Має сенс, лише коли ємності вистачає на ніч, інакше вранці інвертор перемкнеться на мережу з розрядженою батареєю.

Налаштування Must під акумулятор: свинцевий і LiFePO4

Для свинцевих батарей (AGM, гель, наприклад гелевий Must 12V 200AH) обирають відповідний тип або користувацький профіль і вносять напруги з паспорта. Струм заряду для свинцю зазвичай обмежують помірною часткою ємності — точне значення є в паспорті батареї.

Для LiFePO4 важливе одне питання: чи вміє інвертор «розмовляти» з BMS вашої батареї. Якщо обмін даними підтримується (перевірте в мануалі інвертора і в паспорті АКБ — наприклад, у Must LP16-48100 з Wi-Fi Smart BMS), обирають літієвий профіль і підключають кабель зв'язку. Якщо ні — користувацький профіль з напругами з паспорта батареї.

• Свинцевий профіль на літієвій батареї — BMS відключає батарею при перезаряді, інвертор показує помилку АКБ.
• Струм заряду більший, ніж дозволяє BMS — батарея відключається посеред заряду.
• Занадто низька напруга відключення — BMS вимикає батарею раніше за інвертор, і навантаження зникає без попередження.

Орієнтовний розрахунок: батарея 48 В × 100 А·год = 5,12 кВт·год, корисно ≈ 5,12 × 0,85 ≈ 4,3 кВт·год. При нічному навантаженні 400 Вт (котел, холодильник, роутер, світло) це близько 10 годин. Як підібрати ємність під свою систему — у статті як вибрати акумулятор для інвертора, готові батареї — у розділі акумулятори.

Підключення сонячних панелей до Must

Головне обмеження — максимальна напруга входу PV. У деяких моделях вона прямо в назві: PV18-5048VHM випускається у виконаннях PV145V і PV245V. В інших — у таблиці характеристик мануалу. Сума напруг холостого ходу (Voc) послідовно з'єднаних панелей має бути нижчою за цю межу з запасом на мороз: у холодний сонячний день напруга панелей зростає.

Приклад-орієнтир: при Voc панелі близько 45 В три панелі послідовно дають 135 В — впритул до межі 145 В, а в мороз напруга вийде за неї. Для такого входу безпечніше дві панелі в рядку або виконання на 245 В. Панелі з паспортними Voc — у розділі сонячні панелі.

Модель PH19-6048EXP має режим роботи з мережею. Віддавати енергію в мережу можна лише після погодження з оператором системи розподілу і з відповідним лічильником; умови перевіряйте на сайтах операторів і програм. Без дозволу експорт у меню вимикають.

Must і генератор: щоб інвертор «приймав» генератор

Підходящі генератори — у розділі інверторні генератори.

• Діапазон входу — APL. У вузькому режимі UPS інвертор відкидає «плаваючу» напругу й частоту звичайного генератора: клацає реле, перемикається на батарею і назад.
• Обмежте струм заряду від мережі. Генератор живить і навантаження, і заряд. Приклад: генератор 3 кВт, навантаження 1,2 кВт — на заряд лишайте близько 1,5 кВт; на 48 В це приблизно 30 А, на 24 В — близько 60 А. Орієнтир, точне значення залежить від генератора.
• Краще інверторний генератор або з AVR. Окремий стабілізатор між генератором і інвертором зазвичай не потрібен: інвертор сам формує напругу на виході.
• Генератор — надворі, на вхід AC IN через перемикач; вихлоп — подалі від вікон.

Моніторинг Must через Wi-Fi

Для серії PV18 є окремий Wi-Fi модуль моніторингу: він показує в застосунку напругу батареї, навантаження, генерацію панелей і аварії. Чи можна змінювати налаштування з телефона, залежить від модуля й прошивки — перевіряйте в інструкції до модуля.

Помилки, перезапуск і скидання налаштувань

• Код на екрані — дивіться таблицю кодів помилок і попереджень у мануалі. Найчастіші причини: перевантаження виходу, низька або висока напруга батареї, перегрів, надмірна напруга PV, несправний вентилятор.
• Перезапуск: вимкніть навантаження, AC IN і PV, потім батарею; дочекайтеся, поки згасне дисплей; вмикайте у зворотному порядку.
• Скидання до заводських у більшості моделей є окремим пунктом меню. Після нього тип батареї й напруги треба вносити знову — інакше інвертор заряджатиме батарею за стандартним профілем.
• Клацає реле при генераторі — діапазон входу APL, менший струм заряду від мережі, генератор з AVR або інверторний.

Де взяти інструкцію до Must і чим замінити модель, якої немає на складі

Паперова інструкція є в коробці; PDF шукайте на сайті виробника за повною назвою моделі, включно з суфіксом.

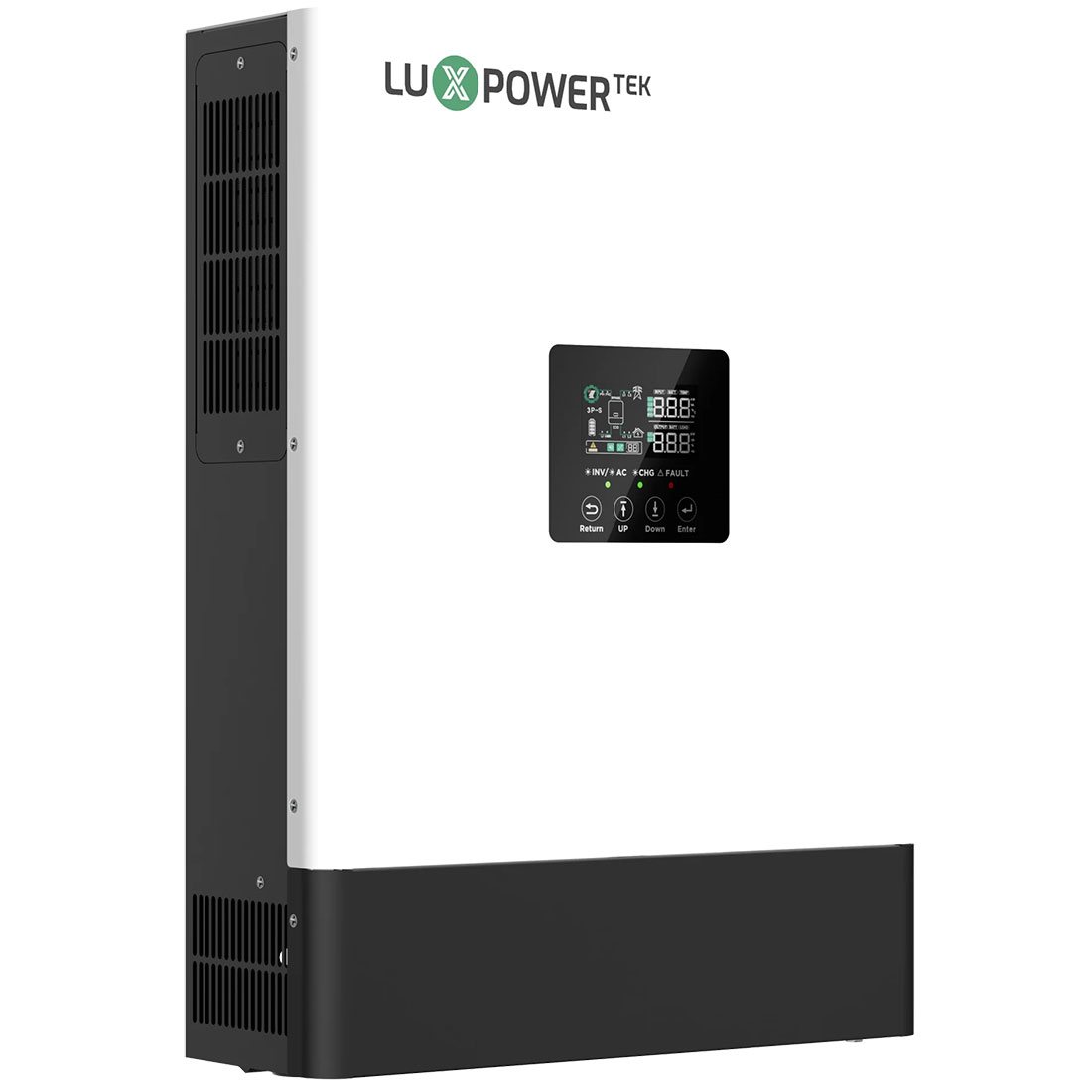

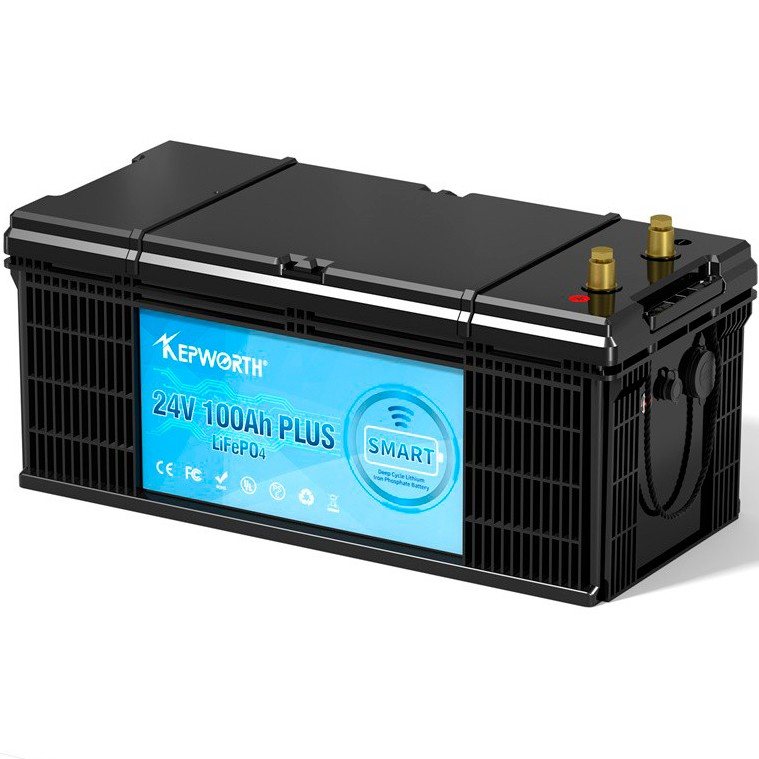

Інвертори Must у каталозі — під замовлення. Якщо потрібно швидко, на складі є моделі того ж класу з тими самими поняттями в меню — пріоритети джерел, профіль батареї, обмеження струму заряду: на 24 В — LuxPower GETA 3.6K/24V і Anern AN-SCI-EVO-3200, на 48 В — LuxPower SNA6000 WPV. Батареї до них — Kepworth LiFePO4 24V/100AH або Dyness B4850 48V/50AH. Усі моделі — у розділах інвертори 24 В, інвертори 48 В і акумулятори LiFePO4. Якщо у вас Deye — окремий розбір у статті налаштування інвертора Deye.
