Блок керування Deye BOS-B-PDU-2-A, для високовольтних акумуляторів BOS-B-Pack16-A3

Навіщо стеку Deye BOS-B окремий блок керування

Модулі Deye BOS-B-Pack16-A3 (51,2 В / 314 А·год, 16,08 кВт·год кожен) не під'єднують до інвертора напряму. Їх з'єднують послідовно у стек, а між стеком і трифазним високовольтним інвертором Deye ставлять блок керування. Через нього стек підключається до інвертора й обмінюється з ним даними — без блоку така батарея не працює.

Deye BOS-B-PDU-2-A розрахований саме на серію Pack16-A3 (в описах вона трапляється як BOS-B Pro-A3) — на це вказує літера A в кінці моделі. Перелік захистів, портів і струмів блоку в наших даних не наведено: його дивіться в документації виробника або уточнюйте в менеджера.

Характеристики

Скільки модулів під одним блоком: приклад для ферми

Напруга стеку росте на 51,2 В з кожним модулем, а батарейний вхід HV-інверторів Deye починається від 160 В — тож мінімальний стек — чотири модулі (204,8 В, 64,3 кВт·год). Максимальну кількість модулів під одним BOS-B-PDU-2-A в наших даних не вказано, її підтверджують за паспортом.

Орієнтир для молочної ферми: доїльна зала й вакуумні насоси 6 кВт, охолоджувач молока 5 кВт, вентиляція корівника 4 кВт, освітлення й побутові приміщення 3 кВт — разом близько 18 кВт. Шість модулів дають ≈ 96,5 кВт·год, з них доступно ≈ 82 кВт·год (× 0,85) — це приблизно 4,5 години резерву на повне навантаження. Розрахунок орієнтовний; під такий стек підходить інвертор на зразок [Deye SUN-30K-SG02HP3]({L['sun30']}).

BOS-B-PDU-2-A і сусідні позиції Deye

• Той самий блок у пошкодженому пакуванні — модель ідентична, різниця лише в коробці; стан і комплектність уточнюйте в менеджера.

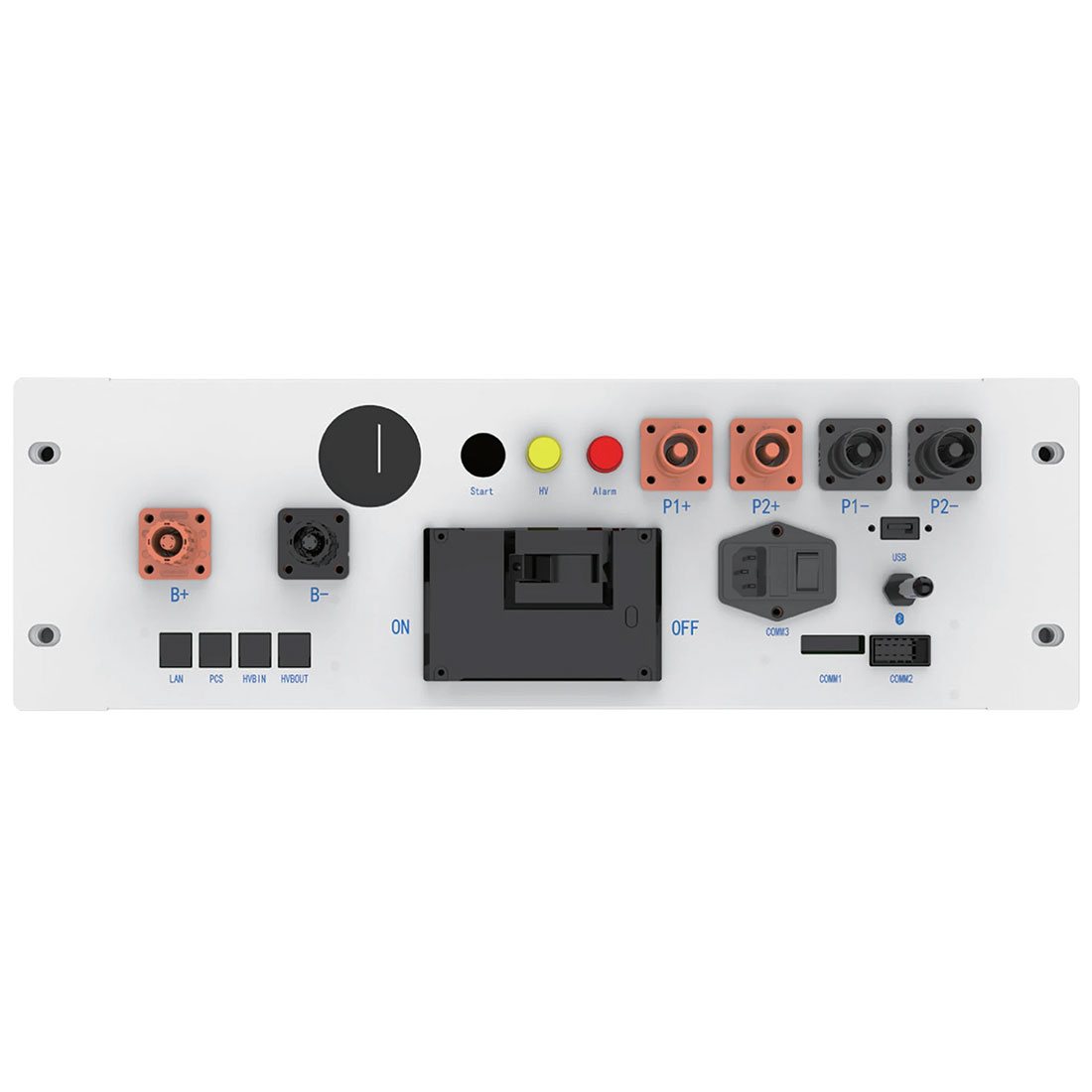

• Deye BOS-B-PDU-2 — блок для іншої серії, модулів BOS-B 14.3 (280 А·год); з Pack16-A3 не поєднується, зараз під замовлення.
• Deye BOS-G-PDU-2 — блок для дрібніших модулів BOS-G Pro по 5,12 кВт·год, якщо об'єкту вистачає 20–40 кВт·год.
• Готовий стек Deye 5×BOS-B Pro-A3 — п'ять модулів на 256 В і 80,3 кВт·год; чи входить у нього блок керування, уточнюйте при замовленні.

Монтаж і місце

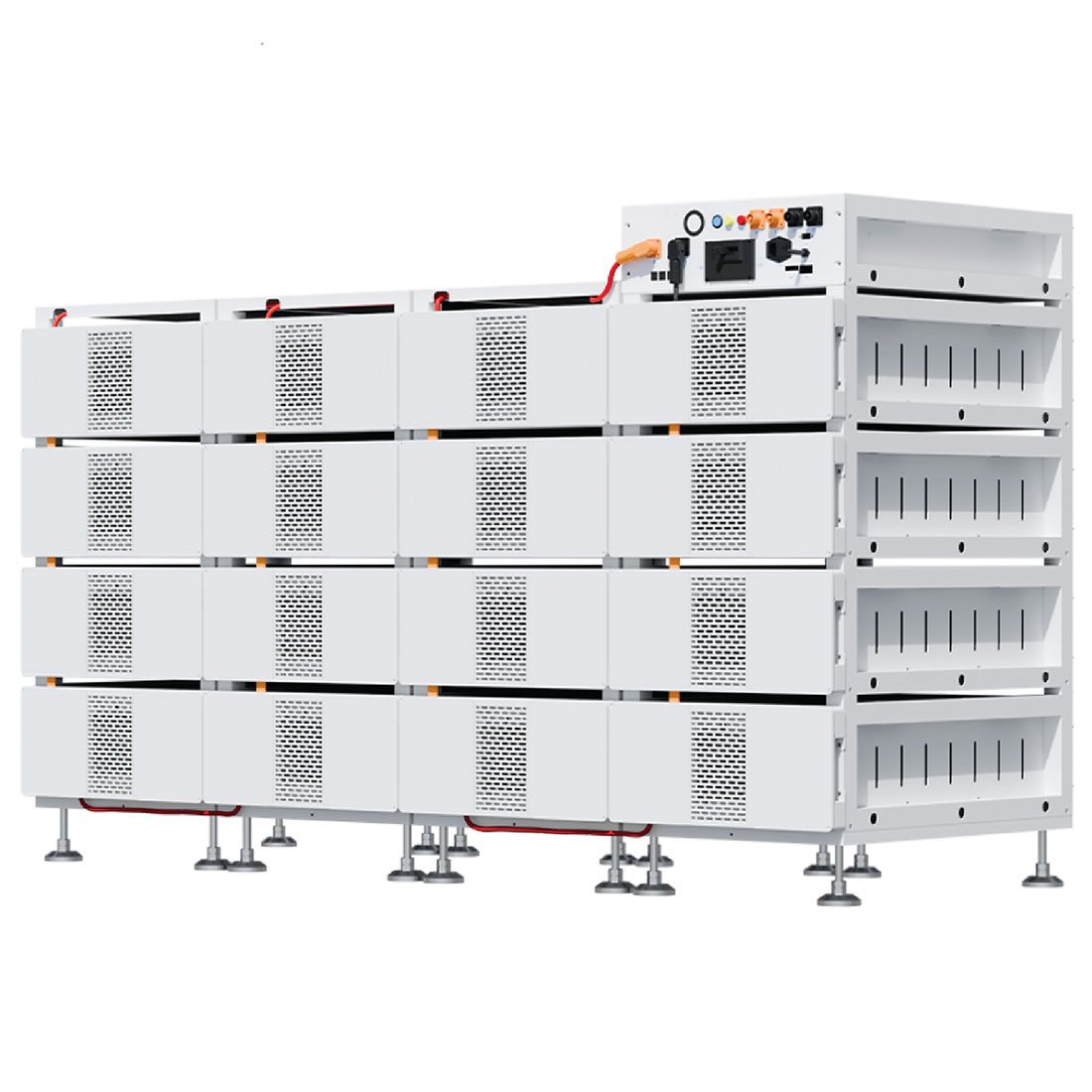

Блок важить 32 кг і має ширину майже 79 см — його закладають у ту саму стійку, що й модулі по 126 кг. Для цієї серії є стійка Deye RACK-BOS-B (зараз під замовлення). Робочий діапазон блоку -20…+60 °C, але приміщення підбирають за модулями: у них -20…+55 °C.

Монтаж стеку, автоматику постійного струму й підключення інвертора до мережі об'єкта через АВР виконує кваліфікований електрик. Усі модулі цього класу — у розділі високовольтні акумулятори, логіка підбору пари — на сторінці комплект Deye: інвертор + акумулятор.
