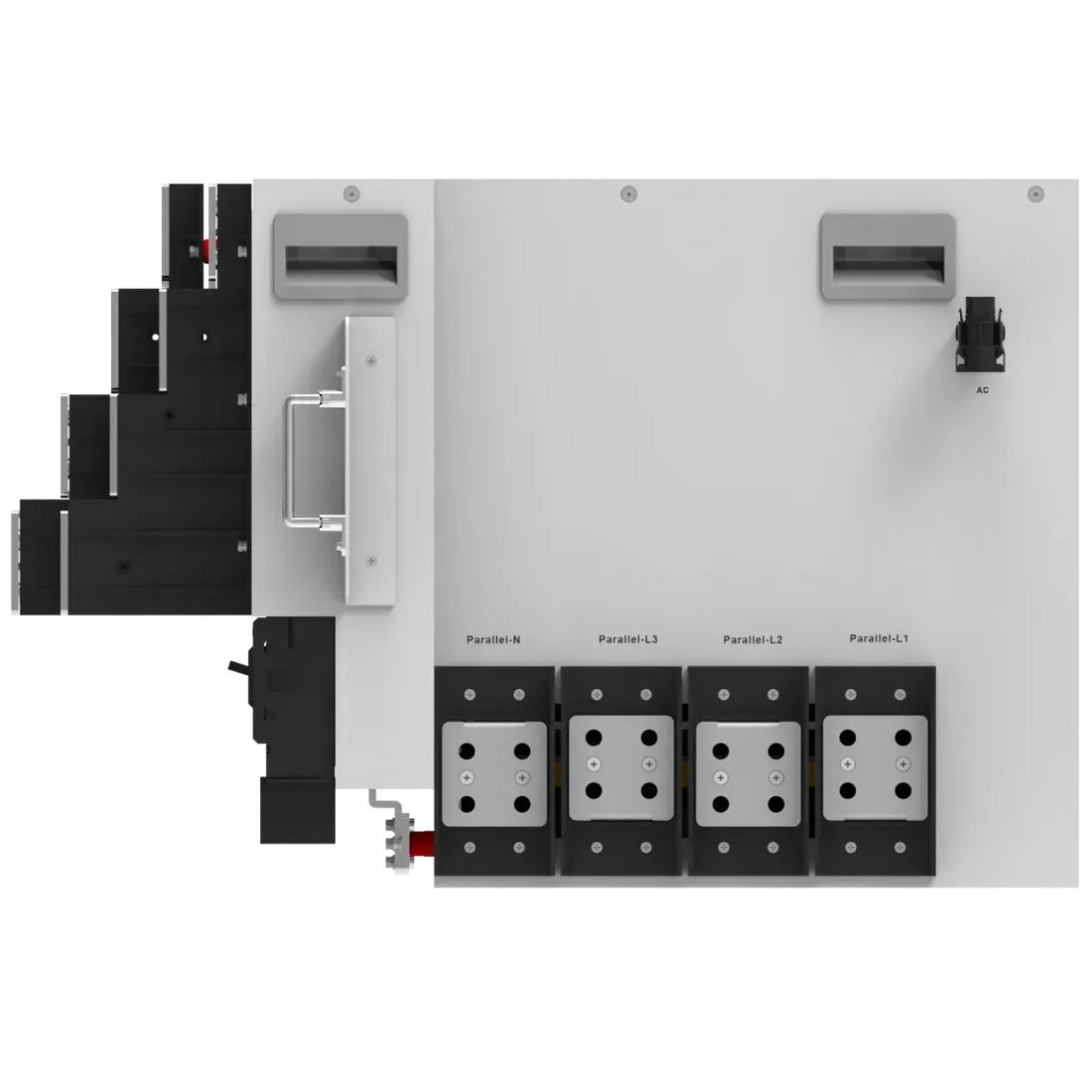

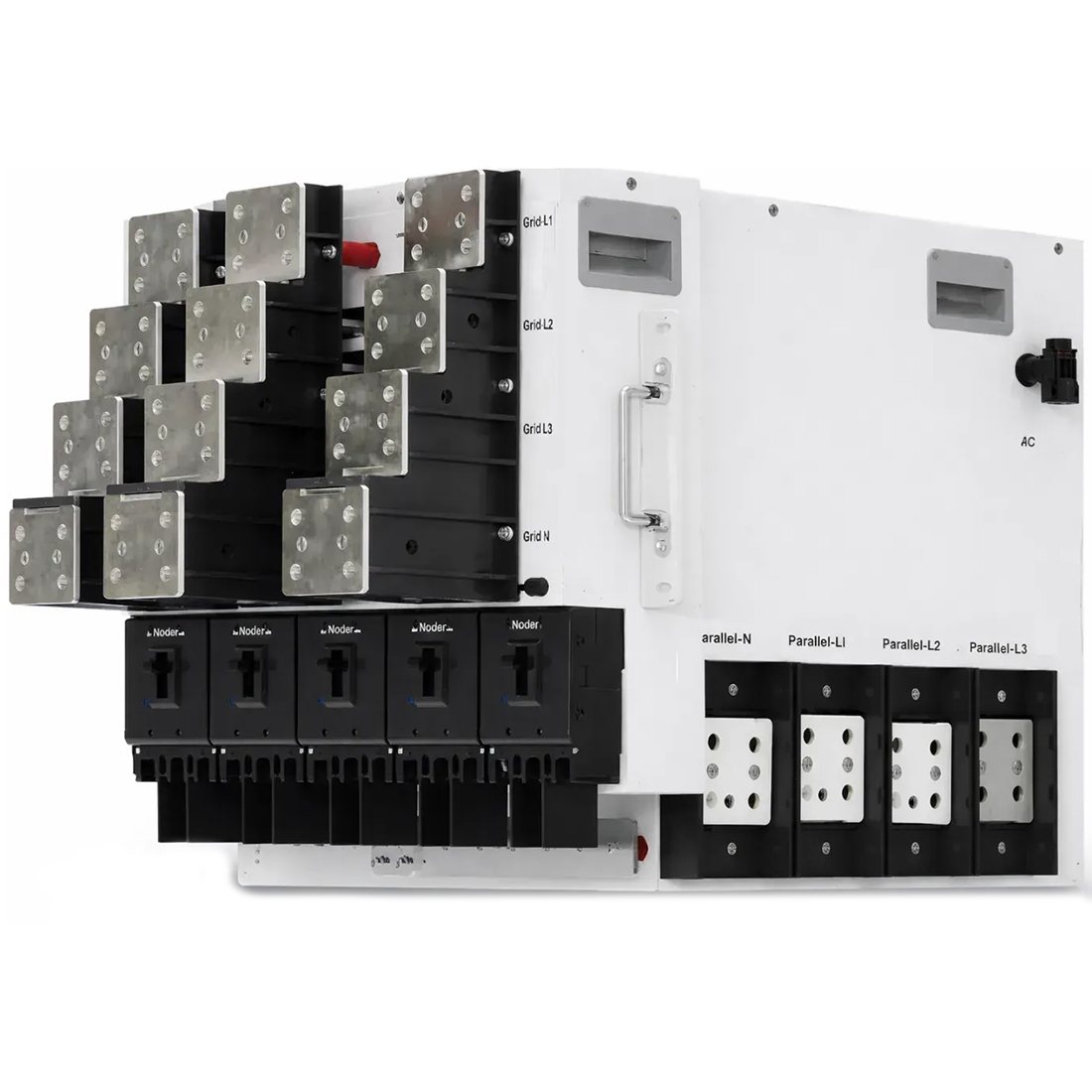

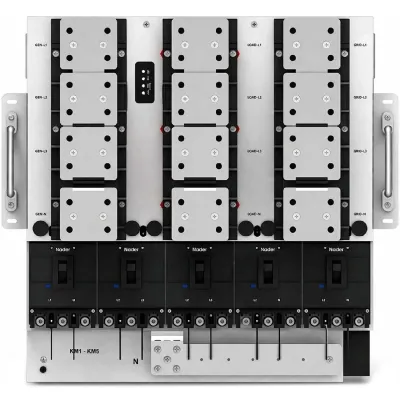

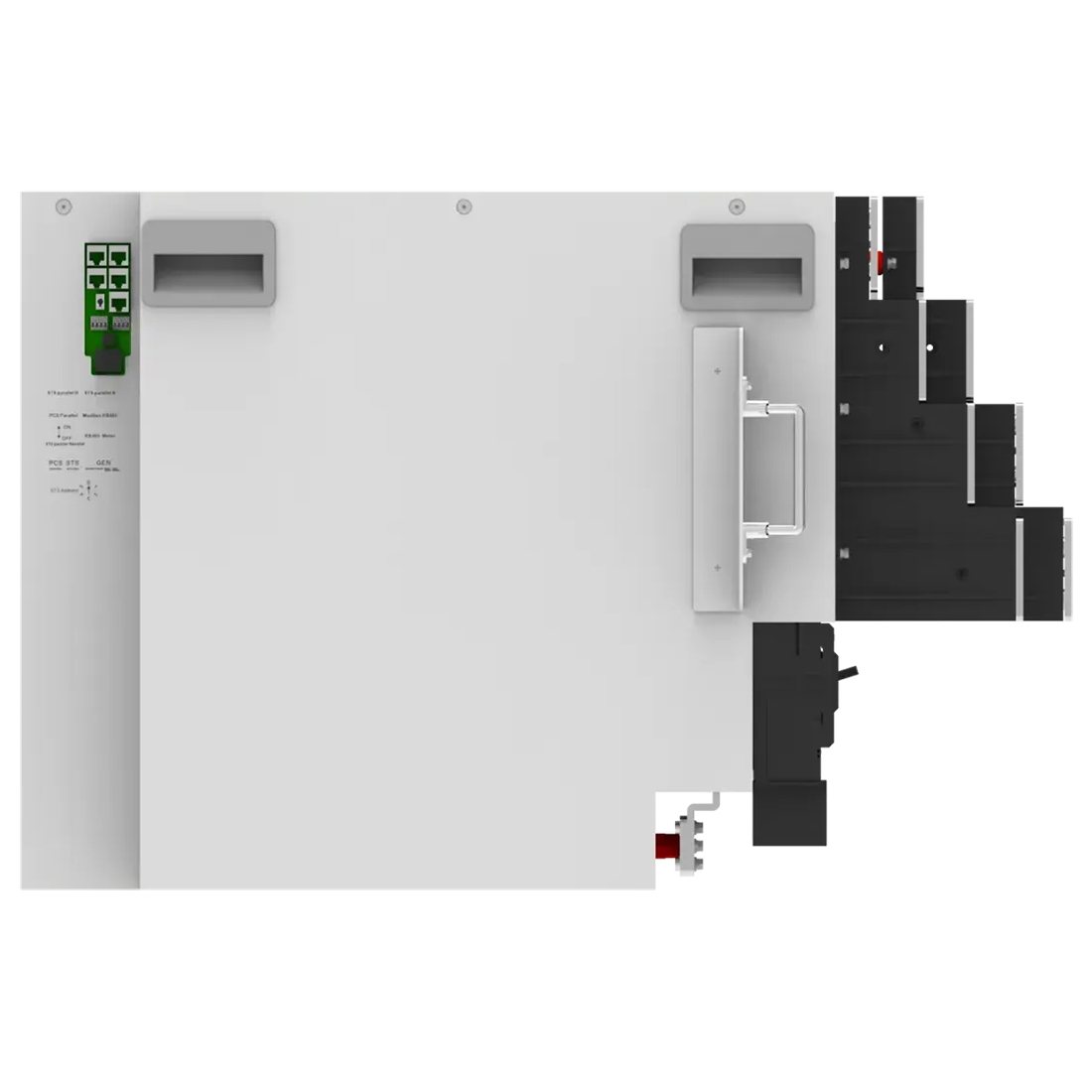

Модуль автоматичного перемикання мережі Deye SUN-STS500L, 500 кВт, 3 фази (статичний перемикач STS)

Що таке Deye SUN-STS500L

Deye SUN-STS500L — модуль автоматичного перемикання мережі типу STS (static transfer switch) на 500 кВт для трифазних систем 230/400 В. Статичний перемикач комутує навантаження силовою електронікою, а не механічними контактами, тому розрахований на швидке перемикання між зовнішньою мережею та накопичувачем. Конкретний час перемикання в даних картки не вказано — уточнюйте в менеджера за паспортом.

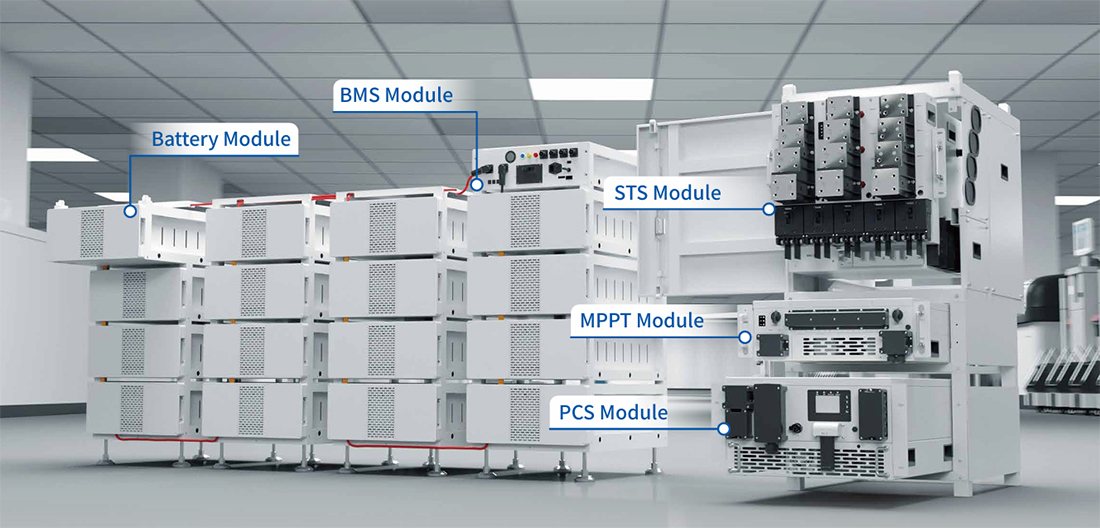

Це обладнання для комерційних і промислових накопичувачів, де кілька великих гібридних інверторів Deye працюють на один об'єкт і треба автоматично відокремити його від мережі під час аварії, а потім повернути назад.

Параметри

Масштаб: що означають 500 кВт

Струм трифазної лінії на 500 кВт при 400 В і cos φ = 1 — близько 720 А на фазу (500 000 / (1,73 × 400)). Тобто перемикач розрахований на сумарну потужність кількох найбільших інверторів Deye. Орієнтовні конфігурації, що вкладаються в номінал:

Чим STS відрізняється від АВР для генератора

Як влаштоване резервування об'єкта з накопичувачем і генератором — у статті резервне живлення для бізнесу; інше обладнання бренду — на сторінці Deye.

• Механічні блоки на кшталт ATS-125A — моторизований 4-полюсний перемикач на десятки ампер для дизельних станцій. Генератор після зникнення мережі ще має завестися, тож пауза в живленні неминуча.
• У STS резерв — батарея з інвертором — уже готовий віддавати енергію, і головне завдання перемикача — швидкість і робота на сотнях ампер.
• Для приватного будинку окремий STS не потрібен: перемикання на резервний вихід виконує сам гібридний інвертор.

Доставка й монтаж

Модуль є на складі в Софіївській Борщагівці. Вага 108 кг — доставка вантажним відправленням Нової Пошти або самовивіз. Проєктування й підключення до мережі об'єкта виконують лише електрики з досвідом промислових систем.
