Инверторный генератор: что это, как работает и чем отличается от обычного

Что такое инверторный генератор? Это генератор, в котором двигатель вращает не обычный альтернатор на 50 Гц, а многополюсный генератор переменного тока высокой частоты. Этот ток электроника сначала выпрямляет, а затем инвертор заново «собирает» из него переменное напряжение 230 В / 50 Гц с правильной синусоидой. Отсюда и название: инвертором здесь называют блок, который формирует выходное напряжение.

На практике это даёт три вещи, ради которых инверторные модели и покупают: стабильное напряжение без перекосов для котла, холодильника с инверторным компрессором и техники с импульсными блоками питания, эко-режим, когда двигатель сбрасывает обороты на малой нагрузке, и меньший шум. Ниже — как это устроено, чем инверторный генератор отличается от обычного, какие у него минусы и когда переплата себя не оправдывает.

Как работает инверторный генератор

Принцип работы инверторного генератора проще понять, если сравнить его с обычным. В классическом генераторе частота напряжения напрямую зависит от оборотов: чтобы получить 50 Гц, двигатель должен постоянно держать около 3000 об/мин, даже если в розетке одна лампочка. Когда включается мощный потребитель, обороты проседают, и вместе с ними на мгновение «плывут» частота и напряжение.

В инверторном генераторе цепочка другая:

1. 1 Двигатель (как и в обычных моделях — четырёхтактный) вращает многополюсный генератор, который выдаёт переменный ток повышенной частоты.
2. 2 Выпрямитель преобразует этот ток в постоянный.
3. 3 Инвертор из постоянного тока формирует новое переменное напряжение 230 В частотой 50 Гц, форму которого задаёт электроника, а не двигатель.
4. 4 Блок управления следит за нагрузкой и подстраивает обороты двигателя: мало потребителей — обороты ниже, включается насос — двигатель добавляет газу.

Поскольку частоту задаёт электроника, двигателю не нужно всё время работать на фиксированных оборотах. Именно поэтому инверторный генератор с чистой синусоидой тише и экономичнее на малой нагрузке, а качество напряжения не зависит от того, насколько ровно работает двигатель.

Важно не путать: инверторный генератор — это генератор с двигателем внутреннего сгорания, а инвертор для дома — устройство, которое питает дом от аккумуляторов. О втором — в статье о видах инверторов.

Чем отличается инверторный генератор от обычного

Отличие инверторного генератора от обычного — не только в цене. Ниже сравнение по параметрам, которые реально ощущаются в быту. Шум и объём бака — из характеристик моделей нашего каталога; ваша модель может отличаться.

Обычный генератор тоже бывает качественным: автоматический регулятор напряжения (AVR) держит его в допустимых пределах, и для насоса, электроинструмента, обогревателя, освещения этого достаточно. Но частота и форма напряжения у него всё равно зависят от оборотов, и на резкий пуск мощного потребителя он реагирует заметнее.

Чистая синусоида: кому она нужна

Инверторный генератор с чистой синусоидой нужен там, где электроника чувствительна к форме напряжения:

• газовый котёл с электронной платой и циркуляционным насосом — самая частая причина выбора инверторной модели;
• холодильник и кондиционер с инверторным компрессором;
• компьютер, ноутбук, роутер, телевизор, зарядные устройства;
• насосы с частотным управлением и современная бытовая техника с электронными модулями;
• медицинские приборы дома (кислородный концентратор и т. п.).

Отдельный вопрос — «фаза и ноль». У переносного генератора ни один из двух контактов розетки обычно не соединён с землёй, и некоторые котлы с контролем пламени из-за этого выдают ошибку. Инверторная схема эту проблему сама не решает: как правильно заземлить генератор и подключить котёл, решает электрик при монтаже. Подробно о питании котла — в статье питание для газового котла.

Плюсы и минусы инверторного генератора

Плюсы

• Качественное напряжение для чувствительной техники без дополнительного стабилизатора.
• Экономия топлива на малой и средней нагрузке благодаря переменным оборотам. Сколько именно берёт генератор, зависит от модели — сравнение по мощности есть в статье расход топлива генератора.
• Более тихая работа: у моделей нашего каталога в наличии паспортный шум часто 57–62 дБ.
• Компактность и вес у моделей до 3–4 кВт: их легко переносить и хранить.

Минусы

• Более высокая цена за киловатт по сравнению с обычным генератором той же мощности.
• Меньшие баки у компактных моделей: 4–5 л хватает на несколько часов, так что при длительных отключениях доливать топливо придётся чаще.
• Пусковой запас ограничен электроникой: на старте насоса или компрессора инвертор может уйти в защиту раньше, чем обычный генератор с тем же номиналом. Считайте пусковой скачок с запасом.
• Ремонт электронного блока дороже и сложнее, чем замена AVR.

Какой генератор лучше: инверторный или обычный

Однозначного ответа на вопрос, какой генератор лучше — инверторный или обычный, нет: решает задача. Ориентир такой:

Если сомневаетесь в выборе топлива, сравнение бензиновых, дизельных, газовых и инверторных моделей собрано в статье бензиновый, дизельный или газовый генератор.

Какие бывают инверторные генераторы

Компактные «чемоданы» до 2–3,5 кВт

Закрытый корпус, малый бак, низкий шум. Примеры: KS 2000i S на 1,8/2 кВт с баком 5 л и Voltherr KGE 3500Pro на 3/3,5 кВт с паспортным шумом 57 дБ. Для квартиры, котла и холодильника, дачи. Подборка — в разделе инверторные генераторы до 2 кВт и на 3 кВт.

Инверторные генераторы открытого типа 3,5–9 кВт

Больший бак и мощность для дома. Например, Matari M3800io на 3,5/3,8 кВт с баком 10 л или Brevia GP5500iES на 5/5,5 кВт с баком 13,5 л и электростартером.

Двухтопливные и дизельные инверторные

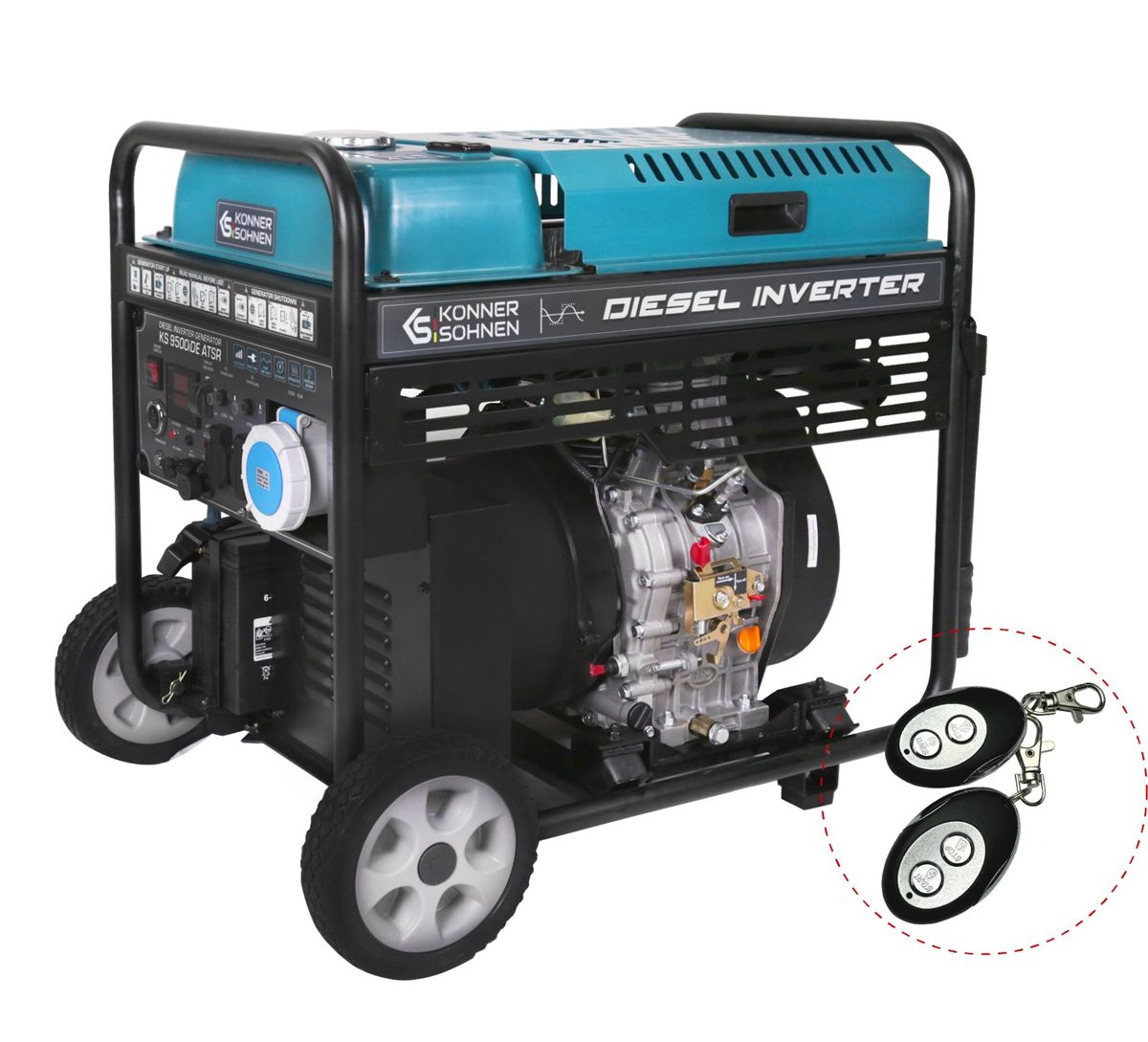

Двухтопливные работают на бензине и газе, как КВІТКА PRO KG4000iED-O на 3,5/4 кВт с паспортным шумом 58 дБ; все такие модели — в подборке газобензиновые инверторные. Дизельные инверторные сочетают чистую синусоиду с экономичностью дизеля: Könner & Söhnen KS 9500iDE ATSR на 9,5/10 кВт по паспорту работает до 14 ч на баке 18 л. Остальные — в подборке дизельные инверторные.

Что значит «инверторный» в характеристиках и на что смотреть

• Номинальная и максимальная мощность. Считайте от номинала: сумма одновременных потребителей плюс самый большой пусковой скачок (холодильник — около 700 Вт на старте, насос — до трёх номиналов), дальше запас 20–25 %. Это ориентир; точный расчёт — в паспортах вашей техники.
• Тип генератора в карточке. Слово «инверторный» в названии должно подтверждаться полем «Тип генератора: Инверторный».
• Объём бака и время работы. Для длинных отключений бак 4 л — мало; смотрите модели с баком от 10 л.
• Тип запуска. Электростартер удобен для ежедневных запусков, автозапуск с АВР нужен, если генератор должен включаться сам.
• Двигатель. В моделях каталога двигатели четырёхтактные: отдельно смешивать масло с бензином не нужно, масло заливается в картер.
• Параллельная работа. Некоторые инверторные модели можно соединить попарно для большей мощности; поддерживает ли это конкретная модель — уточняйте в инструкции.
